étude d'un module photovoltaïque
un module photovoltaïque est un générateur dont la caractéristique tension-intensité dépend de lapuissance du rayonnement reçu par unité de surface (grandeur appelée éclairement).
Un module photovoltaïque est caractérisé par:
- un point de fonctionnement de puissance maximale Pmax
- un courant de court-circuit d'intensité Icc
- une tension en circuit ouvert Uco
La tension en cicrcuit ouvert est relativement constante quel que soit le niveau d'éclairement. Un module, de tension nominale de 12V, est généralement constitué par la mise en parallèle de deux circuits de 18 cellules en série.
A/Analyse du document
1.A qoui corerespond le courant de court-circuit Icc?
2.Justifier la phrase: "La tension en circuit ouvert est relativement constante quel que soit le niveau d'éclairement". Quel est l'ordre de granderu de cette tension?
3.Quelle est l'unité d'éclairement?
B/Exploitation
1.Existe-t-il une relation de proportionalité entre le courant de court-circuit Icc et l'éclairement?
2.Pour chaque valeur de l'éclairement indiquée lorsque le module délivre une tension de 12V, quelle est la valeur de la puissance transférée par un module?
3.Pour des tensions délivrées inférieures à 15V, un module fonctionne en générateur de courant.
a.Justifier ce terme.
b.Sa résistance interne est-elle très faible ou très élevée?
4.On considère un éclairement de 1000W.m-²
a.Représenter l'allure de la courbe donnant l'évolution de la puissance transférée en fonction de la tension délivrée.
b.Quelle est la valeur de la puissance maximale?Cette valeur correspond-elle à celle indiquée par le constructeur?
c.Dans quel domaine de la caractéristique a-t-on intérêt à utiliser un module photovoltaïque?Justifier la réponse.
Qui pourrait m'aider?
Tout d'abord bonjour !
Qu'as-tu réussi à faire ?
Là, tu fais l'étude d'un panneau solaire : n'as-tu pas de documents constructeur ?
bonjour merci davoir répondu
oui en effet, il y a un document mais je n'arrive pas à le télécharger

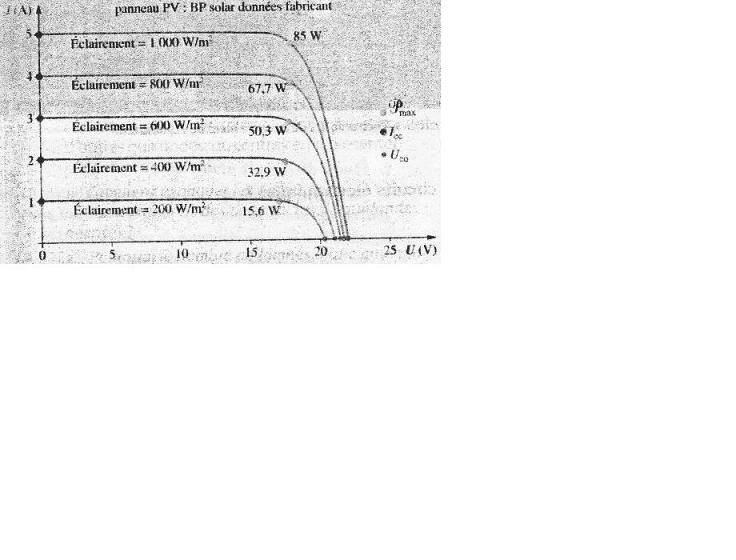

Il s'agit d'un graphique intitulé: panneau PV: BP solar données fabricant
il représente l'intensité en fonction de la tension
L'analyse du document me pose des problemes.
le courant présent lorsqu'il n'y a aucune tension est appelé courant de court-circuit (Icc). Dans cette situation, aucune puissance n'est extraite du panneau photovoltaïque.

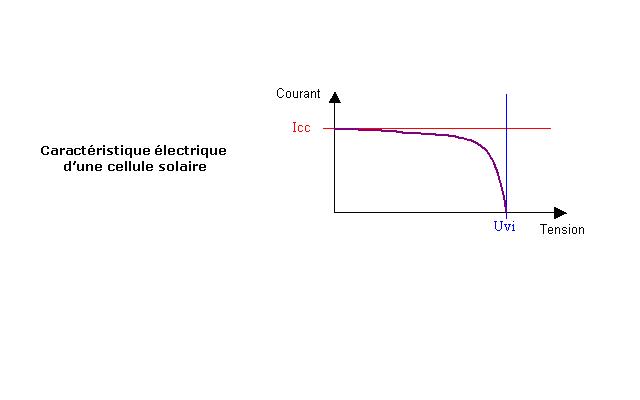

Si ça peut t'aider, voilà un graphe courant - tension.
oui c'est justement un graphique de ce type qui est donné.
Pourrais-tu m'aider pour la suite?
Pour être honnête, je ne comprend pas grand chose bien que je travaille dessus activement depuis ce matin...
je vais essayer de le scanner tout de suite.
Ca m'étonnait de voir quelqu'un qui fait de la SI, il y en a tellement peu
On vient aussi de voir les panneaux solaires
Estelle
bonjour c'est un devoir de physique =)
Estelle, moi j'ai fais SI (et il y en a de + en +). En CPGE : il y en a !
Pour ma part, j'ai étudier un projet de panneau solaire lorsque j'étais au lycée, et c'était en SI. Je trouve cela bizarre que l'on donne ça en physique. Il faut avoir certaines notions d'électricité et d'électronique pour faire ça.
Enfin bon, revenons à nos mouton !
RLE >> Et (sans vouloir être trop curieuse ) tu as fait quelle prépa ? Et maintenant tu fais quoi ?
Estelle
Je n'arrive pas à mettre mon document sur le forum!!!
Je relis et relis mes cours mais je n'arrive toujours pas à résoudre cet exercice.
Pourriez- vous me l'expliquer?
Désolé Estelle, mais j'ai dû m'absenter.
En fait, nous sommes plusieurs à utiliser ce nom. Moi, j'ai fais PCSI/PC à Fontainebleau puis je suis allé à l'ENSC à Lille.
Cordialement,
RLE
Pour la question 1. du A/, j'ai donc mis que le courant de court- circuit correspondait au courant présent lorque la tension est nulle. Pour la question 3 de cette partie, j'ai mis que l'unité d'éclairement était le W/m².
Pour la partie B, j'ai vu la proportionalité. Pour le reste je dois dire que je ne comprend pas très bien. Pour la question 2, j'ai pensé à m'aider du graph. Cependant, je ne vois pas trop comment faire.
bonjour
j'ai le même exercice à faire,
pour la question 1 j'ai trouvé la relation de proportionalité pour 1 ampère, il y'a 200 W/m²
pour la 2, je pense qu'il faut voir qu'elle est l'intensité qui correspond à 12 volts sur le graphique pour chaque courbe et multiplié U par I pour trouver la puissance, ça me semble trop facile et je pense qu'il fait prendre en compte l'éclairement.
Pour la 3) a- le module fonctionne en générateur de courant car la puissance transférée reste suffisement élevé pour fournir du courant et cela évite tout risque de court circuit.
pour la 3) b- j'arrive pas à déterminer une réponse car le graphique que l'on a représente la caractérisitque tension-intensité avec l'intensité en ordonné alors que je l'ai toujours vu en abscisse et la tension en ordonnée.
pour la question 4 je suis littéralment perdue
j'espère que quelqu'un pourra m'aider merciiiiii
Bonjour juliaeuh
Essaye de calculer la puissance pour chaque valeur de tension ( à partir du graphe pour un eclairement de 1000w/m²), tu dresses ton tableau puissance tension sur excel et tu genères ta courbe.
pour la question b , tu pourras deduire la valeur de puissance maximale à partir de l'allure, sinon pour c, j'ai pas compris la question .
bonne chance
Salut!
J'ai aussi a faire cet exo, j'en suis à peu près au même niveau que toi.
A-1 Le courant cour-circuit correspond au courant présent lorsqu'il y'a aucune tension.
-2 Ordre de grandeur 22V.
-3 L'unité d'éclairement s'exprime en W/m².
B-1 relation 200.
-2 J'ai pensé et traité la question avec P=UxI mais ca correspond pas avec les données du tableau... :/
-3 et la suite je comprend pas trop...
Merci de votre aide!
