Bonjour
J'aurais besoin d'aide pour cet exercice
L'énoncé:

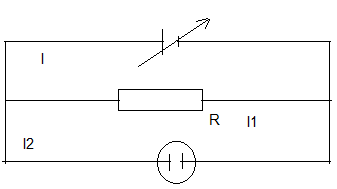

On réalise le montage de la figure ci-dessous dans lequel:
Le générateur a une f.e.m E réglable et une résistance interne nulle .
Le conducteur ohmique a une résistance R= 10
L'électrolyseur a une f.e.m E' =1,5 V et une résistance interne r' =3
Calculer les intensités I1, I2 et I dans les cas suivants :
On fixe la f.e.m du générateur à 1,2 V
On fixe la f.e.m du générateur à 2 V
J'ai trouvé des valeurs négatives pour I1 et I2 ?
Merci de m'expliquer ,je comprends pas bien
Il manque les sens des courants (flèches) sur le schéma.
Sans ces "flèches" indiquant le sens des courants sur le schéma, il est impossible de se prononcer sur les signes (+ ou -) de ces courants.
On ne peut rien supposer sur le sens des flèches.
On peut les mettre comme on veut, MAIS une fois que c'est fait, on ne peut plus les changer en cours d'exercice.
On peut, alors (une fois les flèches placées n'importe comment), déterminer les signes des courants.

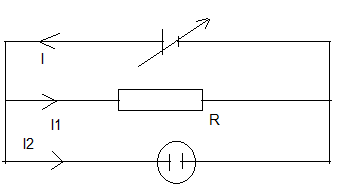

Comme les flèches sont placées dans le message du 19-06-16 à 18:21, les courants I, I1 et I2 sont tous positifs.
Sauf distraction.
Ok
Pour le 1er cas ,si on fixe la f.e.m du générateur à 1,2 V,
l'un des courants doit être nul. Non ?
Merci
Mais je suis pas sûr pourquoi I2=0 A
Pour moi c'est parce que I1 a traversé le Resistor avec f.e.m de 1,2 V ?
La présence ou non de la résistance R dans le circuit n'a AUCUNE influence sur la valeur du courant I2
Dit autrement, la valeur du courant I1 n'a aucune influence sur la valeur du courant I2
La différence de potentiel aux bornes de l'électrolyseur est imposée par le générateur parfait de tension (f.e.m E réglable et une résistance interne nulle .) et donc I2 est indépendant de I1
Si E <= E', il n'y a aucun courant qui passe dans l'électrolyseur (donc I2 = 0)
Si E > E' , alors I2 = (E - E')/r'
Sauf distraction.
