bonjour
j'aurai besoin d'un coup de pouce s'il vous plait
Exercice :
Une pile considérée comme un dipôle actif linéaire à une f.e.m e=4.5 V et une résistance interne r=0.5 .
Donner sa représentation de Thévenin , puis celle de Norton . On branche à ses bornes une résistance R=4 .
En utilisant successivement les deux représentations, calculer les courant I dans R et la tension U à ses bornes .
alors voila jai donner les représentations bien sur mais les calculs je bloque , pourriez vous m'aider ?!
merci d'avance
bonsoir
est ce que c'est bon d'après vous ...

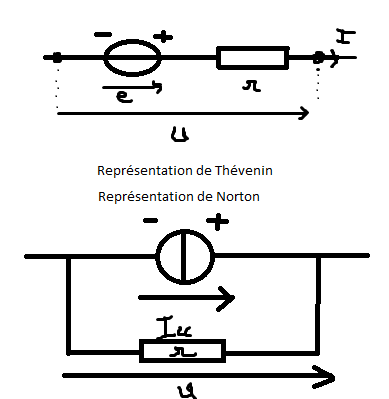

1 ) voir circuit
2)
U=e - rI et U = RI
e - rI = RI
loi de pouillet
I= e / ( R + r )
donc I = 4.5 / 4.5 = 1 A
et
U = e -rI = RI = 4 V
c'est ça où je suis vraiment à coté de la plaque !
( j'ai un doute sur le signe du e-rI je suis plus sur si il faut que j'applique la regle du plus et du moins avec le sens du courant et la borne + et - )
mercii
