Bonjour.

J'ai partiel d'électronique demain, et il y a encore quelques trucs que je comprends pas... Pourriez-vous s'il vous plait m'expliquer cet exercice tiré d'un partiel d'une année antérieure :

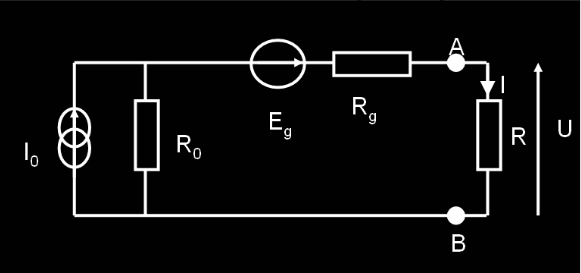

1) On considère ce circuit :


a) On éteint le générateur de courant I0.
Dessiner le schéma correspondant et exprimer le courant IV dans R et la tension à ses bornes UV.

b) On éteint le générateur de tension Eg.
Dessiner le schéma correspondant et exprimer le courant II dans R et la tension à ses bornes UI.

c) Déduire des questions précédentes les valeurs de U et I.


2) On considère ce circuit : ** exercice recopié dans un nouveau topic et effacé ** Electronique : Théorème de superposition, Thévenin, Norton (2)



3) On considère ce circuit : ** exercice recopié dans un nouveau topic et effacé ** Electronique : Théorème de superposition, Thévenin, Norton (3)


Pour la question 1) inutile de me dessiner vraiment les schémas, juste dites-moi ce qu'il faut changer relativement au circuit original.

Merci d'avance

Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
Edit Coll : merci de respecter la FAQ, un problème = un topic
