Electronique montage avec AOP --> filtre passe bande
Bonjour,
J'ai un eéxercice d'electronique, je bloque sur la dernière question.
J'ai trouvé par identification :
A= - K
Q0 = (K+1)/2)
W2 = Wn = alpha * N * W0
Mais je bloque sur la question : montrer que l'on a réalisé un filtre bande dont la fréquence d'accord peut être programmé par N.

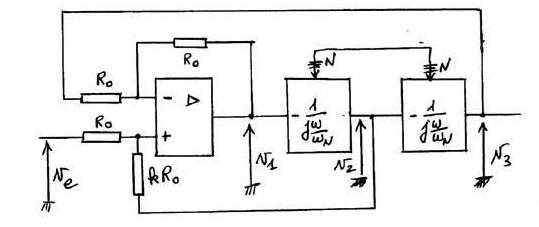

** énoncé effacé ; image laissée **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
En fait, mon problème est de montrer que c'est un passe bande du second ordre. Sans juste dire ça se voit.
Mais par exemple avec une étude asymptotique.
Tu peux falculer |T2| = A/Racine(1 + Qo²(w/w2 - w2/w)²)
Et puis faire la dérivée de T2 par rapport à w.
et en déduire que |T2| est maximum pour w = w2
Et puis faire tendre w --> 0 et monter que la dérivée est positive (donc |T2| croit), et suivant la puissance de w restant dans la dérivée (avec w --> 0), en déduire la pente du gain.
Et puis faire tendre w --> +oo et monter que la dérivée est negative (donc |T2| décroit), et suivant la puissance de w restant dans la dérivée (avec w --> +oo), en déduire la pente du gain.
Et avec cela, on peut conclure.
