Electrocinetique
Bonsoir, j'ai un dm en Sciences-Physique qui contient un exercice que lequel je bloque.

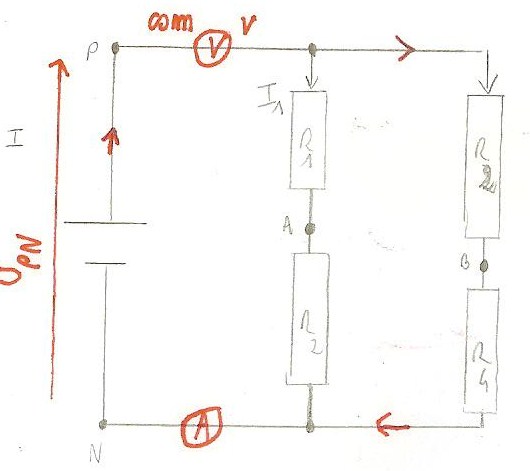

L'énoncé est le suivant : (j'ai rajouté le schéma fait par moi-même)
On réalise un circuit comportant une pile et quatre résistances :
R1 = 10,0 ohm;
R2 = 25,0 ohm;
R3 = 50,0 ohm;
R4 = 15,0 ohm.
Un voltmètre branché entre les bornes P et N indique une tension de 4,35 V.
1. Le voltmètre indique-t-il la valeur de Upn ou celle de Unp ? Représenter la tension mesurée par une flèche.
Ici, j'ai mis que le voltmètre indique la valeur de Upn et j'ai représenté la tension mesurée sur le schéma mais je ne suis pas sur de ma réponse.
2. Compléter le schéma en y ajoutant le voltmètre : préciser où sont branchées ses bornes "COM" et "V".
J'ai complété le schéma comme l'énoncé l'indique.
3. Calculer les intensités I1 et I2 du courant dans chacune des branches en dérivation.
Ici, j'ai additionné R1 et R2 pour pouvoir calculer I1
Donc ça m'a donné :
R1+R2 = 10,0 + 50,0 = 60,0 ohm.
Puis, j'ai utilisé la loi d'ohm qui dit que U = RI; Donc I = U/R
I = 4,35/69
I = 0,07 A
J'ai fait de même pour I2 et ça m'a donné I2= 0,10A mais je suis vraiment pas sur ..
4. Calculer l'intensité I du courant dans la pile. Quel appareil faut-il utiliser pour mesure I ? Préciser son branchement sur le schéma.
L'intensité du courant dans la pile se mesure avec un ampèremètre. Je l'ai représenté sur le schéma et pour calculer I, j'ai encore utilisé la loi d'ohm donc I = U/R;
Cette fois-ci, j'ai additionner toutes les résistances R = R1+R2+R3+R4 = 100 ohm.
I = 4,35/100
I = 0,04 A
5. Représenter sur le schéma la différence de potentiel Uab.
Je ne vois pas du tout :s.
6. Calculer Uab en faisant intervenir le point P
Je comprends pas
7. Calculer Uab en faisant intervenir le point N. Comparer au résultat obtenu précédemment
Je suis aussi bloqué.
Voila, si des gens peuvent m'apporter leur aide, ça serait super sympa !
Bonne soirée !
Julien.
Salut
!
1) ok
2) non, un voltmètre se branche en dérivation!
3) c'est correct
4) Tu n'as pas précisé son branchement...
Tu as vu les lois d'Ampère en quatrième si je me souviens bien... Que disent ces lois dans un circuit en dérivation? (rapport intensité branches dérivées/principale)
5) Sais-tu ce qu'est un ddp? En quoi la mesure-t-on?
6) Loi des mailles (ou des noeuds, ça dépend comment tu l'appelles)
7) idem
Salut ! : )
Merci d'avoir pris du temps pour regarder mon problème.

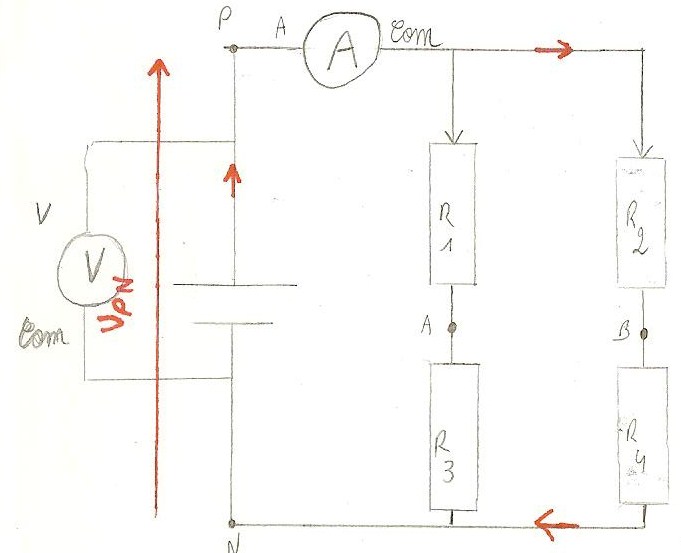

2) Effectivement le Voltmètre se branche en dérivation, je l'ai rajouté sur mon nouveau schéma.
4) L'intensité I du courant électrique s'exprime en (A) et se mesure avec un ampèremètre branché en série.
Et en fait les lois de quatrième nous disent que l'intensité principale est égale à l'intensité des différentes branches, c'est à dire que I = I1+I2
Donc ici I = 0,07+0,10
I = 0,17 A
5) C'est la différence de potentiel mais je ne sais pas comment la représenter sur le schéma et je ne sais pas non plus comment la calculer.
Pour la 6 et la 7, je suis franchement perdu. La loi des noeuds m'indique que U = U1+U2 mais je ne sais pas comment procéder. Faut-il que j'utilise la loi d'ohm pour calculer U1 et U2 et les additionner ?
Bonne journée .
Bonjour,
7)
UAP = -r1*i1 = -10*0,0725 = -0,725
UBP = -r2*i2 = - 25*0,10875 = -2,71875
UAB = UAP - UBP = -0,725 + 2,71875 = 1,99375 V
8)
UAN = r3*i1 = 50*0,0725 = 3,625
UBN = r4*i2 = 15*0,10875 = 1,63125
UAB = UAN - UBN = 3,625 - 1,63125 = 1,99375 V
Bonjour,
Je reprends ce sujet car j'ai un exercice qui y correspond a peu près.
Je voulais savoir qu'est ce qui se passe si on mets un fil conducteur entre les points A et B (je suppose que la tension devient nulle) ?
