electricité lois des mailles
Bonjours voila je vien d'apprendre qu'il faut rendre un devoir demain alors que j'etait malade toute la semaine, et c'est imperatif en gros j'ai vrement beosin de votre aide :S
si vous pouriez m'aidez se serait vrement gentille ^^
Dans l'exercice il nous precise pas quel lois nous devons appliquer je pence que vous le saurai de vosu meme lol
(perso moi je sais pas la quel peut etre la lois des maille)

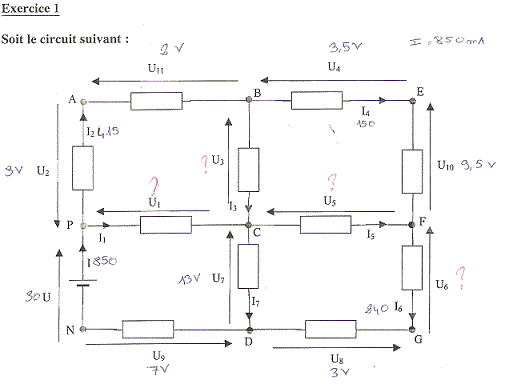

1) On donne U=30V, U2=3V, U4=3.5V, U713V, U8=3V, U9+7V, U10=9.5V et U11=2V
calculer U1,U3,U5 et U6
Une maille est un parcours que l'on fait dans un circuit électrique, une portion de circuit fermée, dans une maille la somme des tensions doit être nulle donc :
- Dans la maille ABEFGDNP : U-U2-U11-U4-U10-U6-U8-U9 = 0V donc U6 = U-U2-...-U9
- Dans la maille ABCDNP : U3 = U-U2-U11-U7-U9
- Les autres tensions se calculent dans des mailles différentes
U1-U7+U9-U=0 : UCD(U9) et UDN(U7) sont tous deux positifs alors pourquoi un signe différent ?
U1=10V : Je pense que c'est ca
pouvez vous m'aider pour sa aussi svpp

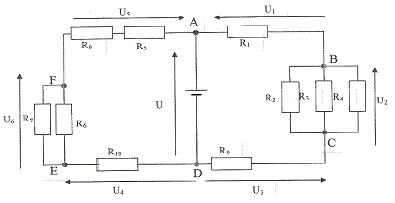

1) indiquer le sens du courant dnas chaque branche du circuit, sachan que i1 traverse R1, i2 traverse R2 ETC...
2) on donne : I= 10A, i2= 3A, i4= 2A, i5= 4A, i6= 2.5A
calculer i1, 13 et i7
3) on donne: U= 24V, U1=8V, U3=7V, U4=5V et U5= 7V
calculer U2 et U6
4) calculer ls resistance R1, R2, R3, R4, R6, R7, R9 et R10
5) on donne R8= 0.75
; calculer R5
6) calculer la resistance equivalante Rbc de R2, R3, et R4, puis la resistance equivalente R de R1,R2,R3,R4 et R9
7) calculer la resistance equivalente Ref de R6 et R7 puis la resistance equivalente R' de R5, R6, R7, R8 et R10
je vous remercie de votre aide
