Bonjour,
j'ai un exercice de physique à faire et je n'arrive pas à le terminer, j'espère que quelqu'un pourra m'aider, merci d'avance
un module photovoltaïque est un générateur dont la caractéristique tension-intensité dépend de la puissance du rayonnement reçu par unité de surface (grandeur appelée éclairement).
Un module photovoltaïque est caractérisé par:
- un point de fonctionnement de puissance maximale Pmax
- un courant de court-circuit d'intensité Icc
- une tension en circuit ouvert Uco
La tension en cicrcuit ouvert est relativement constante quel que soit le niveau d'éclairement. Un module, de tension nominale de 12V, est généralement constitué par la mise en parallèle de deux circuits de 18 cellules en série.
A/Analyse du document
1.A qoui corerespond le courant de court-circuit Icc?
2.Justifier la phrase: "La tension en circuit ouvert est relativement constante quel que soit le niveau d'éclairement". Quel est l'ordre de granderu de cette tension?
3.Quelle est l'unité d'éclairement?
B/Exploitation
1.Existe-t-il une relation de proportionalité entre le courant de court-circuit Icc et l'éclairement?
2.Pour chaque valeur de l'éclairement indiquée lorsque le module délivre une tension de 12V, quelle est la valeur de la puissance transférée par un module?
3.Pour des tensions délivrées inférieures à 15V, un module fonctionne en générateur de courant.
a.Justifier ce terme.
b.Sa résistance interne est-elle très faible ou très élevée?
4.On considère un éclairement de 1000W.m-²
a.Représenter l'allure de la courbe donnant l'évolution de la puissance transférée en fonction de la tension délivrée.
b.Quelle est la valeur de la puissance maximale?Cette valeur correspond-elle à celle indiquée par le constructeur?
c.Dans quel domaine de la caractéristique a-t-on intérêt à utiliser un module photovoltaïque?Justifier la réponse.
Mes réponses :
A/Analyse du document
1)Le courant cour-circuit correspond au courant présent lorsque la tension est nul.
2)Nous pouvons observer grâce au graphique que la tension en circuit ouvert ne change pas d'allure en fonction des diffèrent éclairement. L'ordre de grandeur de la tension est de 22 V
3)L'unité d'éclairement s'exprime en W/m².
B/Exploitation
1)L'intensité et l'éclairement sont proportionnel car il suffit de multiplier chaque valeur de l'intensité par 200 pour obtenir les valeur de l'éclairement .
2)j ' ai calculer la puissance de chaque valeur j'ai utiliser cette formule P = U .I
exemple : P= 12 x 5 = 60 J
3)a) Vue que la puissance transférée reste suffisamment élevé pour fournir du courant,le module fonctionne en générateur de courant évitant ainsi tout cours circuit.
b)r = Ua-Ub/Ia-Ib = (0-20)/(1-5)= 5
On peut donc dire que sa résistance interne est élevé.
4) La je suis bloquer ..... je comprends pas comment je suis censé tracé la courbe sans valeur de la puissance et de la tension ??
Graphique :
http://ff.img.v4.skyrock.net/ff2/miy...19_small_2.jpg
Merci de m'avoir tout corriger
4)a)J'ai fait sous forme de tableau et j'ai utiliser la formule P= U x I avec I = 5
tension : 0 5 10 15 20 25
intensité:5 5 5 5 5 5
puissance: 0 25 50 75 100 125
Salut, désolé je ne m'étais pas connecté depuis...

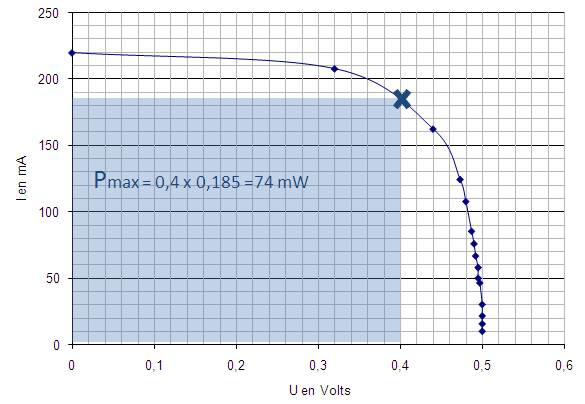

Si on regarde la caractéristique I = f(U), la puissance délivrée par la photopile peut-être assimilée à un rectangle d'aire U.I qui atteint une valeur maximale pour Umax et Imax. Son aire diminue ensuite.
Es-tu sûr de tes résultats ?
Bonjour, quelqu'un à dit plus haut
