Bonjour,
j'ai besoin de votre aide , j'ai un exo que je dois faire pour préparer mon exam :
calculer la résistance equivalente vue de la source c'est à dire
Si = 10 V, calculer le courant délivré par la source.

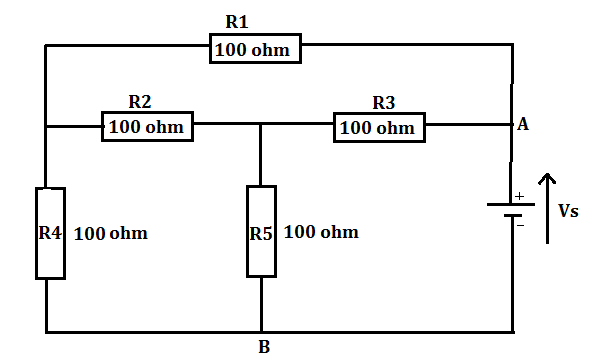

PJ : schéma du circuit de l'exo
J'ai beau essayer de voir comment procéder mais je n'y arrive pas
Merci d'avance
Bonsoir,
j'ai besoin de votre aide pour cet exo, que je dois faire en fait pour préparer mon exam :
calculer la résistance equivalente vue de la source c'est à dire
Si = 10 V, calculer le courant délivré par la source.

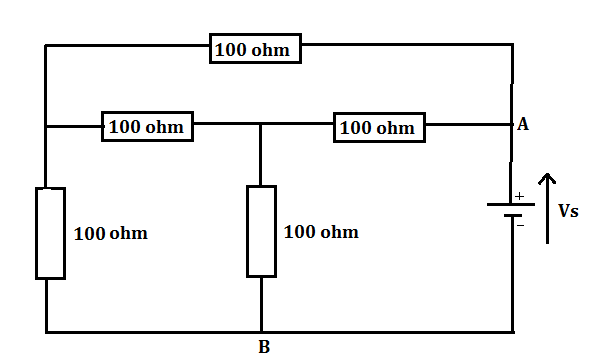

PJ : schéma du circuit de l'exo
J'ai beau essayer de voir comment procéder mais je n'y arrive pas
Merci d'avance
*** message déplacé ***

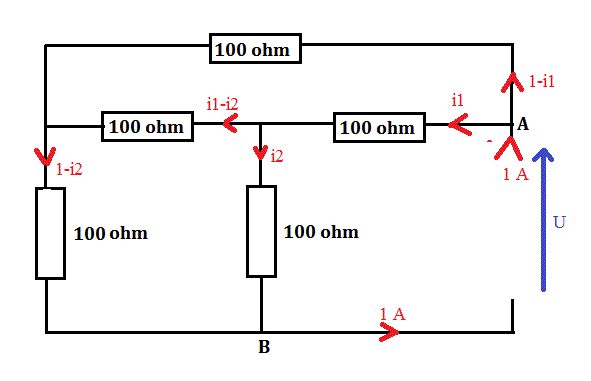

Par la pensée, on injecte 1 A dans le circuit en A, il ressort en B.
On écrit les équations de 3 mailles.
U - 100 i1 - 100 i2 = 0
U - 100(1-i1) + 100(i1-i2) + 100i1 = 0
100(i1-i2) + 100*(1-i2) - 100.i2 = 0
U - 100 i1 - 100 i2 = 0
U - 100 + 300i1 - 100i2 = 0
100i1 - 300i2 + 100 = 0
On résout le système et on trouve :
i1 = 0,25 A
i2 = 5/12 A
U = 200/3 V
Req = U/(1A) = (200/3)/1 = 200/3 ohms
-----
Calculs à vérifier.
@J-P
pourquoi "1 A" en fait ? Peux tu m'expliquer stp ?
Et aussi j'ai pas compris cette histoire d'injecter. Help
(au modérateur, je m'excuse en fait pour mon multi post de tout à l'heure c'est juste que j'avait peur que mon exo soit 'classé' et oublié si tu vois ce que je veux dire..donc je l'ai reposter)
1 A parce que c'est plus facile.
U = R.I
et donc si I : 1 A, U à la même mesure en volts que R en ohms.
Mais rien n'empêche de choisir une autre valeur pour I (sauf 0), le seul résulat sera de compliquer un peu les équations ... donc inutile.
-----
Il existe évidemment d'autres méthodes que celle que j'ai présentée.
