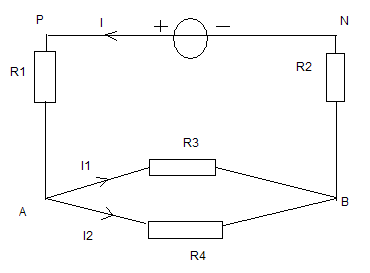

Ouah je suis désolé, le montage est celui ci en faite:



Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !

1) C'est un calcul de résistance équivalente
Il faut y aller doucement surtout au début et procéder par étapes

Calcule d'abord la résistance équivalente à R3 et R4 (sont-elles en séries ou en dérivation ? suivant le cas, tu appliques la formule de ton cours)

Alors merci de me répondre efpe.

Alors, c'est obligé que R3 et R4 soient en dérivation quand on voit ce qu'il faut démontrer mais pour moi elles sont en série entres eux, je ne vois pas pourquoi elles sont en dérivation.

Par contre R1 et R2 sont bien en série.
Donc Req de R1 et R2 = R1+R2

Et Req de R3 et R4 = (R3R4)/ (R3+R4)  (formule du cours)

Donc Req totale= R1+R2 + ((R3R4)/ (R3+R4))

Il ne faut pas justifier à la fin et dire pourquoi on additionne Req de R1 et R2 + Req de R3 et R4?
Car on doit additionner que en série normalement?

Voilà, la suite j'ai pas du tout compris par contre

Je t'assure que R3 et R4 sont bien en dérivation l'une par rapport à l'autre (on parle de elles deux prises à part, pas de leur place dans le circuit).
Si tu refais un dessin en remplaçant R3 et R4 par UNE résistance R_3,4, tu verras peut-être mieux que R1, R2 et R_3,4 sont en séries. Donc on a le droit de les ajouter ^^


Pour la 2), tu peux dessiner un schéma équivalent. Le générateur alimente simplement la résistance que tu as calculé dans la 1) ! Il suffit d'appliquer la loi d'Ohm à Req.

Pour la 3) il faut faire attention à bien diriger les flèches

Ah je vois mieux pourquoi c'est en dérivation maintenant, merci

Alors Req= 24 sauf erreurs de calculs de ma part.

2° Loi d'Ohm: U=RI donc I=U/R et là on doit additionner tous les U je suppose, mais on a bien le droit ? ^^
Comment justifier le fait que je dois additionner tous les U.

Donc on aurait
U= 6+3.5+2= 11.5 V

Donc I = 11.5 / 24 = 0.48 A

3° Alors ensuite pour les placer, je n'ai jamais su où orienter les flèches.

2) Non c'est pas ça désolé ^^

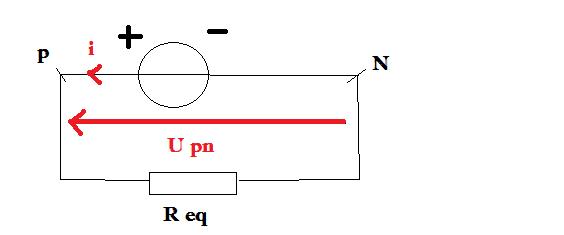

Regarde mon schéma : j'ai remplacé les résistances par la résistance équivalente. Req va de P à N, les autres points sont "avalés".

Ensuite pour le fléchage : Upn est représentée par une flèche qui relie P et N et dont la flèche pointe vers P (ça devrait t'aider pour la 3) )

On en déduit que i = Upn / Req = 6/24 = 0,25 A

Merci de t'être prit la peine de faire un schéma.
Par contre, ayant été absent pendant les cours, ça m'a l'air assez compliqué.

Comment sait-on que Req va de P à N et pas de N à P? Ou encore de A à B?

Qu'elle aille de N à P ou de N à P revient au même ^^
J'ai du mal m'exprimer.

Je voulais dire que Req représente TOUT le dipôle qui est compris entre P et N (c'est à dire R1, R2, R3 et R4 dans la configuration du schéma)

La résistance qui irait de A à B serait la résistance R_3,4

Merci, j'ai mieux compris là, je vais essayer de faire les autres.

Donc représentons sur le schéma les tension U_AB, U_PA, U_BN, U_PN

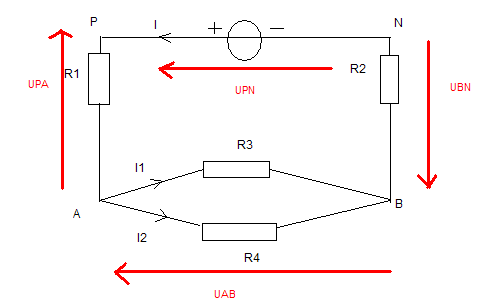

Voilà le schéma avec les tensions représentées, est-ce juste?



Ensuite la dernière question, exprimer et calculer UAB.

Que faut-il utiliser?

Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !

On a l'air de te donner Va et Vb dans l'énoncé.
Donc on peut dire : Uab = Va - Vb = 1,5 V



Sinon tu peux aussi dire que la résistance R_3,4 est parcourue par i et a Uab à ses bornes. En appliquant la loi d'Ohm, on trouve : Uab = R_3,4*i = 6*0,25 = 1,5 V

Merci efpe, sinon mon schéma est juste, tout est juste?

PS: Pourquoi i=0.25

Coll peut tu effacer cette première image, car c'est la mauvaise, c'est plutôt celle du deuxième post qui est la bonne

Ah, ben merci

Alors tout est juste efpe?

oui oui tout est juste
on a trouvé la valeur de i dans le 2) je te rappelle

Ah je suis bête i=0.25A, on l'a trouvé juste avant, ben je te remercie efpe Bonne journée

à toi aussi
