bonjour j'ai un DM a faire seulement je bloque sur une question ;
voici l'énoncé:

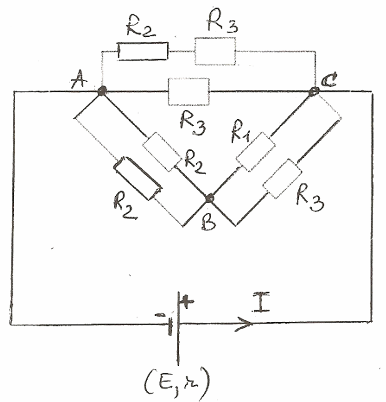

a) Calculer la résistance équivalente Re du circuit résistif ci dessous, en passant par plusieurs étapes par lesquelles on donnera les schémas équivalents accompagnés de calculs explicatif
b) Calculer l'intensité du courant I débité par le générateur, sachant que sa f.e.m est E= 15V et sa résistance interne est r = 10
c) Calculer l'intensité des courants parcourant chaque branche du circuit et la tension ausx bornes de chaque résistor.
d) vérifier vos résultats en calculant :
* la puissance électrique délivré par le générateur au circuit;
* la puissance électrique reçue par chaque résistor et ensuite leur somme.
donc pour la première question j'ai trouvé comme résistance équivalente Re = 5.14
et ensuite pour la question b) j'ai utilisé la loi de Pouillet I=0,99 A
voila par contre pour la question c) j'ai essayé plusieurs choses mais sans succès alors je remercie d'avance tous ceux qui prendrons le temps de m'aider
Bonsoir,
Partant du fait que ta résistance équivalente est juste (on a pas R1, R2, R3 et R4), ton I est juste.
Ensuite, il suffit juste d'utiliser une loi des mailles
Skops
bonjour
si je me souviens bien la loi des mailles on choisi un sens et on additionne les tension et sa fait 0
c'est ça?
bon je vais essayer
merci
j'ai une autre question est-ce que la tension dans ce circuit est la même partout ?
parce que avec la loi d'additivité des tension je dirai que oui mais est ce c'est celle que je trouve en faisant U=RI qui est égale à 5.08 V
merci encore pour votre aide
Oui c'est ca
La tension dans chacune des branches parallèles à la branche du générateur est la même
La tension Uac est la même que la tension U du générateur
Skops
ok merci ça marche pour les 2 première branches
donc mais quand je fais mon calcul pour les branches qui font "un triangle", je trouve une intensité trop grande.
peut être que c'est parce que dans ces 4 branches la tension n'est pas la même que celle au borne du générateur ?
Il faut que tu modifies un peu la forme de ton circuit pour mieux l'exploiter
Tu as les deux intensités des branches supérieurs et l'intensité totale, tu peux donc calculer l'intensité qui va aller dans le triangle.
Skops
et dans le triangle y a bien 2 branche ?
si oui comment je peu savoir comment elle se reparti dans ces 2 branches
