bonjour, j'ai du mal a finir cette exercice :

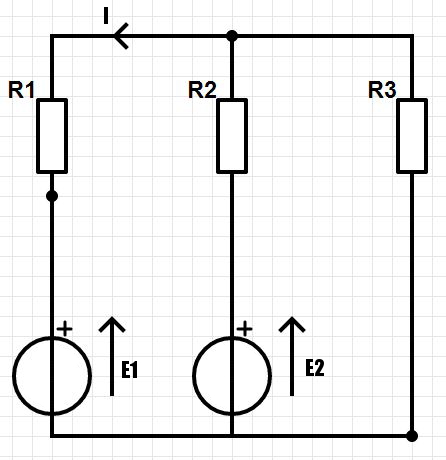

Utiliser le théorème de superposition pour déterminer la valeur du courant I dans le circuit suivant:
Avec E1=460 V , E2=200 V , R1=27 Ω , R2=47 Ω , R3=27 Ω
premièrement j'ai mit E1 à 0 :
on fait une loi des mailles, on a E2-I'2*R2+I'2*R1=0 d'ou I'2=(-E2)/(-R2+R1) =10A
(avec I'2 l'intensité de E2 quand E1 est à 0)
par contre la je ne sais pas comment finir...
_______________________________________
Puis j'ai mi E2 à 0:
on fait la loi des mailles dans la maille où se trouve E1, on obtient
E1-R1*I"1+R2*I"2=0 d'où I"1=(-E1)/(-R1+R2)=-10A (maille prise ds le sens horaire) (I"1 est l'intensité de E1 quand E2 est à 0)
apres je sais pas ...
merci

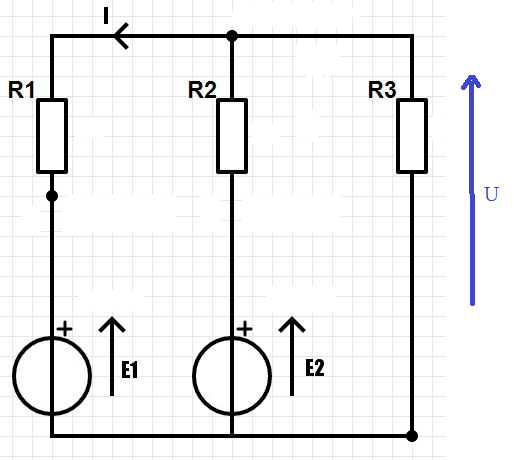

[(U-E1)/27 + (U-E2)/R2]*27 = -U
[(U-460)/27 + (U-200)/47]*27 = -U
U = 223,306 V
I = (U-E1)/R1
I = (223,306 - 460)/27 = -8,766 A
-----
Sauf distraction.
bonsoir, merci de m'avoir répondu,
mais je ne vois pas où vous avez utiliser le théorème de superposition..
C'est parce que j'ai fait le calcul complet sans étapes.

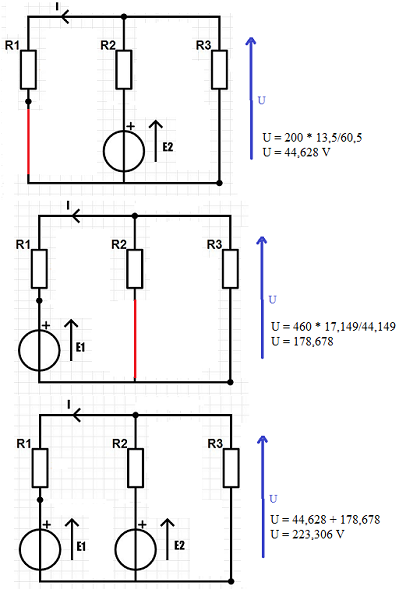

Voila le calcul du U avec les étapes du théorème de superposition.
bonjour, merci,
mais j'ai vraiment du mal a comprendre ce que vous avez fait ...

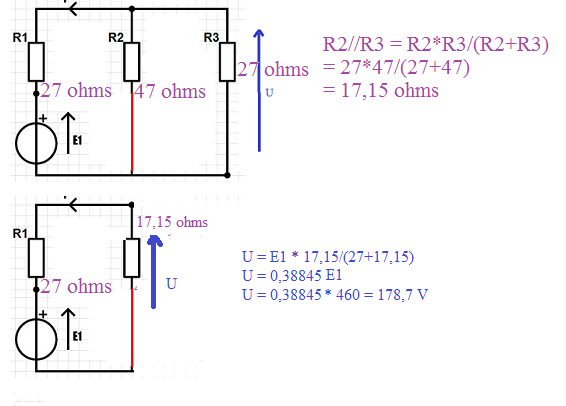

comme comment on trouve la tension U quand E1 ( ou E2 ) vaut 0 :/
