[DM TS] Décharge dans un appareil photo jetable
Posté par bibi50
Bonjour à tous.
J'ai un DM sur le RC à faire et je bloque à partir de la question II) 3)
Voici l'énoncé :
Citation :
On se propose d'expliquer le fonctionnement du flash d'un appareil photographique jetable.
Dans les appareils jetables, une pile de 1.5 V alimente un oscillateur. Un transformateur élève la tension qui est ensuite redressée. On obtient ainsi une tension de quelques centaines de volts qui permet de charger lentement un condensateur. Une lampe temoin s'allume lorsque le flash est pret à fonctionner. La decharge rapide du condensateur dans une lampe a éclat provoque l'éclair. Le condensateur porte les indications suivantes: 330 V; 160F.
Informations pratiques: Durée minimale separant deux declenchements successifs du flash: 10 sec; Portée du flash: 1 à 3 mètres.
On se propose d'expliquer le fonctionnement du flash d'un appareil photographique jetable.
Dans les appareils jetables, une pile de 1.5 V alimente un oscillateur. Un transformateur élève la tension qui est ensuite redressée. On obtient ainsi une tension de quelques centaines de volts qui permet de charger lentement un condensateur. Une lampe temoin s'allume lorsque le flash est pret à fonctionner. La decharge rapide du condensateur dans une lampe a éclat provoque l'éclair. Le condensateur porte les indications suivantes: 330 V; 160F.
Informations pratiques: Durée minimale separant deux declenchements successifs du flash: 10 sec; Portée du flash: 1 à 3 mètres.
PARTIE 1 :
Citation :
1) Pourquoi faut-il attendre pour reprendre une photo avec flash ?
1) Pourquoi faut-il attendre pour reprendre une photo avec flash ?
Il faut attendre que le condensateur se charge entièrement.
Citation :
2) Comment peut-on verifier de façon simple, la premiere information pratique?
2) Comment peut-on verifier de façon simple, la premiere information pratique?
Prendre une photo et déclencher un chrono en meme temps. Eteindre le chrono à l'allumage de la lampe.
PARTIE 2 :
Citation :

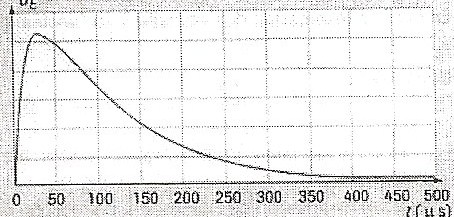

La durée de l'éclair est breve. Pour la mesurer, on utilise un circuit avec une photodiode (dipole sensible a la lumiere) et un oscilloscope a memoire. La tension Ue aux bornes de l'oscilloscope est proportionelle a l'éclairement reçu par la photodiode. Apres avoir fait fonctionner une fois le flash devant la photodiode, on obtient l'enregistrement présenté sur la figure ci-contre. Conventionnellement, on appelle durée de l'éclair, l'intervalle de temps pendant lequel l'éclairement est supérieur à 50% de sa valeur maximale.
![[DM TS] Décharge dans un appareil photo jetable](img/forum_img/0237/forum_237021_1.jpg)
1) Determiner graphiquement la durée de l'éclair.
La durée de l'éclair est breve. Pour la mesurer, on utilise un circuit avec une photodiode (dipole sensible a la lumiere) et un oscilloscope a memoire. La tension Ue aux bornes de l'oscilloscope est proportionelle a l'éclairement reçu par la photodiode. Apres avoir fait fonctionner une fois le flash devant la photodiode, on obtient l'enregistrement présenté sur la figure ci-contre. Conventionnellement, on appelle durée de l'éclair, l'intervalle de temps pendant lequel l'éclairement est supérieur à 50% de sa valeur maximale.
1) Determiner graphiquement la durée de l'éclair.
120 µs
Citation :

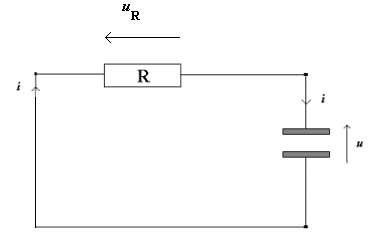

2)Lors de la decharge, on admet que la lampe a éclat peut-être assimilée à un conducteur ohmique de résistance r.
Dessiner le schema electrique correspondant à la decharge du condensateur dans la lampe à éclat. Preciser le sens du courant.
2)Lors de la decharge, on admet que la lampe a éclat peut-être assimilée à un conducteur ohmique de résistance r.
Dessiner le schema electrique correspondant à la decharge du condensateur dans la lampe à éclat. Preciser le sens du courant.
![[DM TS] Décharge dans un appareil photo jetable](img/forum_img/0237/forum_237021_1.gif)
(Site freephysique.free.fr)
Citation :
2) Etablir l'équation differentielle à laquelle obeit Uc.
2) Etablir l'équation differentielle à laquelle obeit Uc.
(E) Uc+RC*(dU/dt)=0
Citation :
3) A partir des grandeurs trouvées, on peut representer avec une bonne approximation l'intensité du courant lors de la decharge par la loi: i=300e^(-5810t) dans laquelle i est exprimée en ampères et t en secondes.
Quelle est la valeur maximale prise par l'intensité du courant? Commenter.
3) A partir des grandeurs trouvées, on peut representer avec une bonne approximation l'intensité du courant lors de la decharge par la loi: i=300e^(-5810t) dans laquelle i est exprimée en ampères et t en secondes.
Quelle est la valeur maximale prise par l'intensité du courant? Commenter.
Je bloque ici. En fait l'intensité n'est-elle pas sensée être négative en décharge ? Or avec cette formule c'est tout le temps >0 ... Bref, je ne vois pas là ^^
Suite et fin :
Citation :
4) Donner l'espression de la constante de temps
du ]circuit RC ainsi constitué. En deduire la valeur de la resistance r du conducteur ohmique.
5) On considere que le condensateur se decharge en 5 et que la tension maximale à ses bornes est celle indiquée par le fabricant. Quelle est l'énergie maximale stockée par le flash? Quelle est la puissance delivrée lors de l'émission du flash?
4) Donner l'espression de la constante de temps
du ]circuit RC ainsi constitué. En deduire la valeur de la resistance r du conducteur ohmique.5) On considere que le condensateur se decharge en 5
et que la tension maximale à ses bornes est celle indiquée par le fabricant. Quelle est l'énergie maximale stockée par le flash? Quelle est la puissance delivrée lors de l'émission du flash?Je vous remercie d'avance si vous pouvez m'aider
Bonne soirée.
Edit Coll : images placées sur le serveur de l'
Merci d'en faire autant la prochaine fois !
