Bonjour,
J'ai un DM sur les ponts diviseurs à faire et je n'y comprends pas grand chose...
Voilà le sujet :

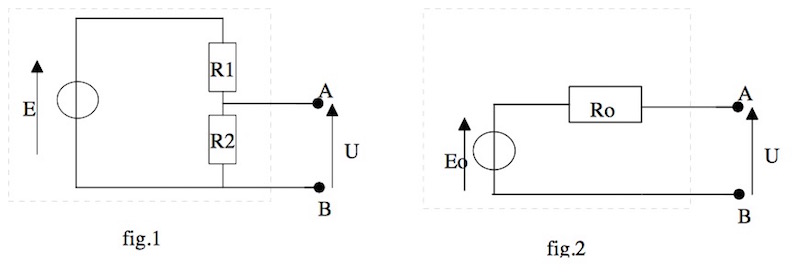

Soit le montage suivant (fig.1 de la figure ci-jointe) constitué d'un générateur de tension de fém E = 15 V et de deux résistances R1 = 300 Ω et R2 = 150 Ω.
1. Déterminer les éléments E0 et R0 du modèle Thévenin (fig.2) de ce montage.
2. Tracer la caractéristique U = f(I) du dipôle AB en prenant E0 = 7 V, R0 = 70 Ω.
3. On réalise un circuit en plaçant entre A et B une résistance R = 100 Ω. Déterminer graphiquement les coordonnées du point de fonctionnement P.
Où j'en suis :
1. I = E/(R1+R2)=15/450=33mA
U= E*(R2)/(R1+R2)=15 * 150/(300+450) =5V
Soit Ur0 la tension aux bornes R0.
E0=UR0+U
Or le circuit est ouvert donc la valeur de la tension UR0 est nulle.
Donc E0 = 5V
(Je n'arrive pas à calculer R0)
2 et 3 : Je n'y comprends rien non plus.
Merci d'avoir pris la peine de me lire.
Manulepilote
Bonjour,
Et est la tension U sans charge. C'est donc bien ER2/(R1+R2)
R est la résistance vue entre A et B lorsque l'on remplace le générateur de tension E par un court-circuit. C'est R1//R2 que je te laisse le soin d'exprimer comme il faut.
La caractéristique d'un générateur U=f (I), considérant que I "sort" du générateur par le haut, est U=E0-R0I
Pour la dernière question, tu peux, par exemple, calculer I avec R entre A et B
Puis tu en déduis U.
Merci pour votre réponse si rapide
Donc :
1) R0 = (R1*R2)/(R1+R2) = (300*150)/450 = 100 Ohms
Mais je ne comprends pas pourquoi R1 et R2 sont en parallèles.
2) U = E0-R0*1 = 7-70*I
Donc cela veut dire que lors de la construction de ma caractéristique, je dois commencer à 1 V et augmente de 1V en 1V ?
Et comment est - ce que je peux donc trouver I ?
3) Je trouve I =U/R = 5/(R1+R0)=5/200=25 mA
U=E0-R0*I=7-70*0,025=7-1,75=5,25 V
Ce sont les coordonnées du point de fonctionnement ?
Merci d'avoir pris le temps de m'aider !
Bonne soirée
