DM champ électrique
Bonjour à tous,
Cela fait 2 jours ue je suis sur un dm de physique mais je n'arrive pas du tout à avancer, j'ai même l'impression que les documents ne donne pas assez de données. :/
Voicu l'énoncé:
La foudre est un phénomène naturel de décharge électrostatique qui se produit lorsque des charges électriques s'accumulent entre des nuages d'orage, ou entre un nuage d'orage et la Terre. La tension électrique entre les deux points peut atteindre 100 millions de volts. La protection des sites sensibles, comme les centrales nucléaires, contre les dommages de type électrique créés par la foudre repose sur la détection de la valeur du champ électrostatique local. Pour cela différents types de capteurs de champ électrostatique sont utilisés.

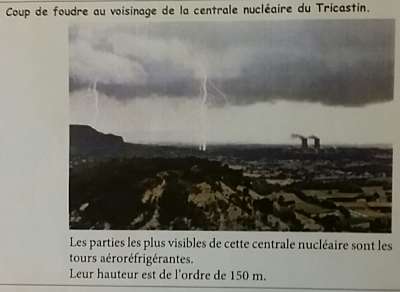

Quel est l'ordre de grandeur de la tension électrique entre le nuage d'orage et la surface de la Terre lorsque la foudre est tombée à proximité de la centrale de Tricastin le jour où a été prise la photographie du document 1?

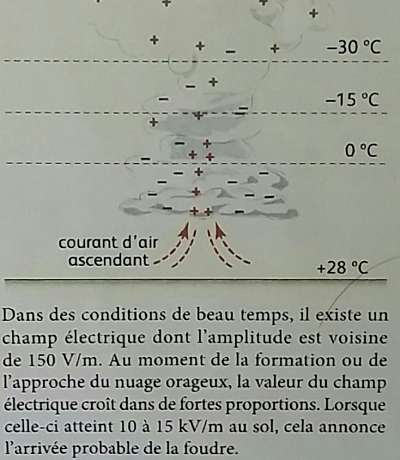

Il y a également deux doculents qui sont en pièces jointes.
Je vous remercie pour l'aide que vous allez m'apporter
Tu n'as qu'à supposer que le champ était d'environ 15kV/m lorsque la foudre est tombée, puis tu utilises la relation champ-potentiel pour en déduire la différence de potentiel entre le nuage à 150m et le sol (où Vsol=0V).
Bonsoir et merci pour la réponse! ^^
Je crois que je n'ai jamais entendu parlé de la relation champ-potentiel..
J'ai bien une formule mais je ne crois pas qu'elle corresponde à ce faleux champ-potentiel
Pourriez-vous l'ecrire la formule à utiliser?
Quelle formule as-tu ?
Pour la fameuse formule champ-potentiel, il est possible qu'elle soit dans ton cours mais en très simplifiée vu que la mienne s'écrit :
Oui voilà la seconde là E = |U| / d c'est la même que la mienne mais en simplifiée si tu continues dans la physique tu la verras elle est plus générale.
Tu prends donc la tienne avec E = 15kV/m et d = 150m et tu as |U| qui est la ddp cherchée.
E tu l'as c'est U qu'il faut calculer hein.
Et oui il n'y a qu'une seule question donc c'est fini haha ! (En réalité tout le travail a déjà été fait avec E = U / d, que l'on obtient en intégrant ma relation entre le sol et le nuage)
Ah oui, je suis vraiment etourdi.
E=15kV/m=15000 V/m
d=150m
E=|U|/d
Ainsi |U|=E*d
|U|=15000*150=2 250 000 V
Donc l'ordre de grandeur de la tension électrique entre le nuage d'orage et la surface de la Terre lorsque la foudre est tombée à proximité de la centrale de Tricastin le jour où a été prise la photographie du document 1 était de 2 250 000 V.
