Ima -100 100 200 400 600
U V 3.8 3.6 3.5 3.3 3.1

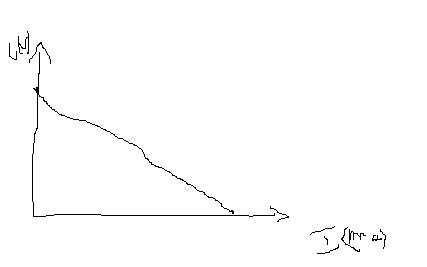

1) tracer la caractéristique et déterminer son modele de thevenin
2) ecrire l'equation vérifiée par la tension U et le courant I dans le modele thevenin
3) quel est le courant de court-circuit ? (courant lequel latension est)
La courbe U = f(I) est une droite affine de la forme
U = a.I + b
On sait que dans la configuration de Thévenin, un générateur a une cractéristique similaire.
Son équation est U = E - r.I ou encore U = -r.I + E
donc par identification,
a = -r
b = E, E étant la source idéale de tension.
Ainsi, tu détermines a qui est la pente de la droite et b qui est l'ordonnée à l'origine pour avoir E et r.
3) Le courant de court-circuit Io est le courant délivré par le générateur à tension à vide, c'est-à-dire quand U = 0 <=> E - r.Io = 0 <=> Io = E/r

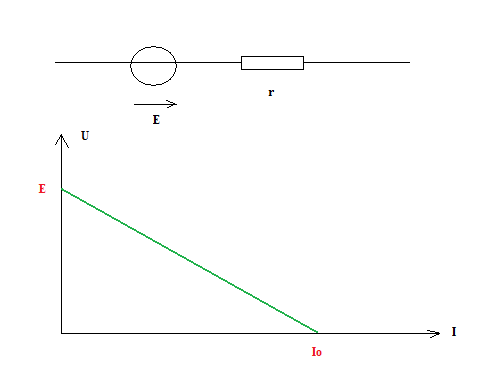

Ainsi, graphiquement on a :
Compris ?
donc son modele de thevenin c'est U = E - r.I.
mais commenT on fait pour trouver E , r. il faut remplacé avec les valeur du tableau ?
a = -r
b = E, E étant la source idéale de tension.
mais sa veut dire que a et b il faut remplacé par les valeur du tableau.
Tu as vu en maths les droites affines de la forme y = a.x + b
tu sais normalement trouver a (la pente) et b (l'ordonnée à l'origine)
C'est la même chose ici : U = -rI + E
a = -r
b = E
y = U
tu saisis ?
escusé moi j'ai oublié 4) on modélise le reste du téléphone par une résistance de valuer 5 ohm en fonctionnement "appel" ,branché aux bornes de la batterie
a) déssiné le shéma éléctrique du mode ""appel"" comprenant le modéle de thévenin de la batterie et le reste du téléphone.
b) quel courant circulant dans le circuit?
C)quelle est l'automie d'apel (la batteie fait 950 mAh)?
