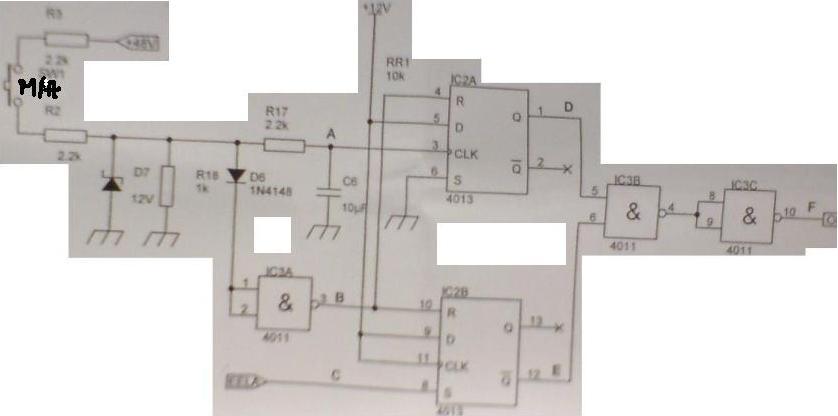

J'ai un devoir maison qui me pose problème car je ne sait pas quel niveau logique appliquer a mes entrées ^^( à voir sur le schéma joint ^^ )
Si vous pouviez m'expliquer un peu ce serait simpathique

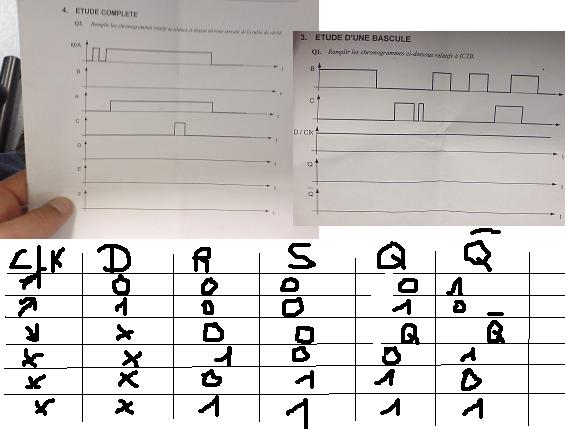

Le but est de remplir le chronogramme que je vais poster tout de suite
Où nous voulons l'état de Q et /Q pour IC2B
Et pour, L'étude complète nous voulons remplir grâce au tableau de vérité les sortis D E et F.



Tableau de vérité:

Clock              D        S        R        Q        /Q

Front montant      0        0        0        0         1
Front montant      1        0        0        1         0
Front descendant   x        0        0        Q        /Q
x                  x        1        0        0         1
x                  x        0        1        1         0
x                  x        1        1        1         1
