Voilà alors c'est un devoir que j'ai eu et le prof ne prend pas de temps pour corriger alors j'ai réussi à trouver toutes mes fautes mais je n'arrive toujours pas à répondre à la question 12 si vous pouviez m'aider.

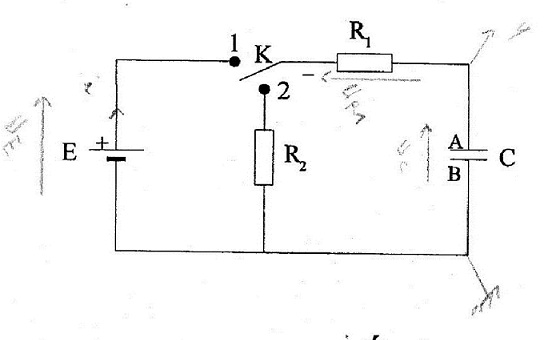

On est dans le cas de la décharge du condensateur
(question 11 : Déterminer graphiquement Taux 2 = 1s)
question 12 : Déduire la valeur de la résistance R2
réponse à certaines questions des fois que c'est utile:
Taux 1 = 4,7*10^-4 S
E= 6V
R1= 100 ohm
R2 = ?
C= 4,7 microfarad
Taux2 graphiquement = 1s
sur ma copie j'ai mis Taux 2 = R2*C
R2 = taux2/C
R2= 1/4,7*10^-6
R2= 2,1*10^5 ohm
Pas très cohérent comme résultat cela dit.
Toute aide est la bienvenu =)
1. exprimer taux 1 de la charge du condensateur. calculer taux 1 en déduire une valeur approchée de la durée de la charge.. le temps d'acquisition "T" sera réglé sur deux fois cette durée.
2. montrer que l'expression taux 1 est homogène à un temps
3. Établir l'équation différentielle à laquelle satisfait la tension Uc aux bornes du condensateur
4. %ontrer que l'équation uc(t)=E(1-exp--k*t) est solution de l'équation.
5. déterminer k
7. déduire l'expression de l'intensité i(t) lors de la charge
8. calculer i(0), uc(0), i(T), uc(T).
9.lorsque la charge est terminée quelle est la valeur de la charge électrique portée par la plaque B
10- calculer l'énergie emmagasinée par le condensateur à la date T
Etude de la décharge
11. Déterminer graphiquement Taux 2
question 12 : Déduire la valeur de la résistance R2
13. qu'est devenu l'énergie W emmagasinée les de la charge
je sais pas si ça a une importance mais j'ai la courbe de la décharge du condensateur puisque je dois déterminer Taux 2 graphiquement
tu connais la valeur de C et celle de R1 ainsi que celle de 2.
or 2=(R1+R2).C
tu en déduit la valeur de R2.
