exercice:
un circuit composé de:
+ un générateur (E , r)
+ un moteur (E'1 , r'1)
+ un électrolyseur (E'2 , r'2)
+ un conducteur ohmique R
Données : E=12V r=2 ohm R=10 ohm r'1= 32V r'2=r'1/2
E'1= E'2/2 U AB =8V

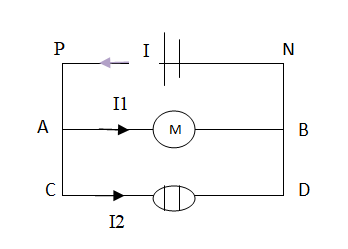

Le schéma est en bas.
1/ déterminer l'expression de I en fonction des paramètres convenables puis la calculer
2/ déterminer las valeurs de I1 et I2
3/ calculer la puissance thermique du circuit
4/ calculer le rendement de ce circuit, Interprétez
Le schéma est en bas. Et merci énormément d'avance.
Bonjour, j'ai bien essayé de résoudre l'exercice mais j'ai besoin de E'1 pour trouver I. Donc je me suis retrouvée bloquée dès la première question et pour le reste des questions j'aurai besoin de I (je connais les formules qu'il faut utiliser pour le reste des questions il me faut seulement I l'intensité)
Bonjour, dans un exercice j'ai trouver E' la fcem négative car E'=U-r'I
Et r'I > U
Est ce normal ? Si non que dois-je faire?
Merci d'avance
*** message déplacé ***
Bonjour
Peut-être un problème d'orientation des dipôles du circuit. Tu pourrais scanner et poster ici le schéma du montage ainsi que copier l'énoncé ?
*** message déplacé ***
Je suis désolé je n'ai pas l'énoncé sur moi mais voici l'exercice:
un circuit composé de:
+ un générateur (E , r)
+ un moteur (E'1 , r'1)
+ un électrolyseur (E'2 , r'2)
+ un conducteur ohmique R (touts les éléments dont en parallèle sauf la résistance qui se trouve en série avec le générateur)
Données : E=12V r=2 ohm R=10 ohm r'1= 32V r'2=r'1/2
E'1= E'2/2 U AB =8V
J'ai calculer I j'ai trouvé I=2A
Pour la calculer j'ai pris Upn=Uab donc E-rI=Uab donc I=(E-Uab)/r donc I=2
*** message déplacé ***
Bonjour
Si la résistance R est bien en série avec le générateur, la tension commune aux trois branches s'écrit :
UAB=E-(r+R).I
Sous toutes réserves : sans schéma et énoncé complet...
*** message déplacé ***
