CONDENSATEUR Alimentation linéaire
Bonsoir,
Voici l'exercice où je bloque:
Enoncé: - Transformateur 240V au primaire et 9V au secondaire, 15VA
- Redressement simple alternance
- Vmini en entrée de la régulation = 7.5V
- Courant demandé par la charge = 1A
Question: Calcule et choix du condensateur de lissage dans la série E6
La piste utilisée: C= I*(DELTA t/DELTA V)=I* (Delta t/(Vmax-VD-Vmini)
Or je ne sais pas comment on trouve VD et DELTA t
Merci
Tension crète sur condensateur = 9 * Racine(2) - chute de tension dans un diode = 9 * racine(2) - 0,7 = 12 V

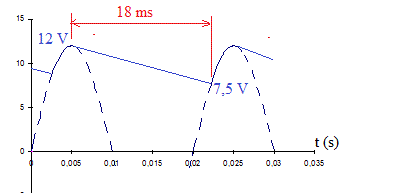

Temps de décharge (f = 50 Hz supposé) : delta t = T * (1 - (arcsin(7,5/12))/(2Pi)) = 20.10^-3 * (1 - 0,107) = 18 ms (environ)
I = C dv/delta t
1 = C * (12 - 7,5)/(18.10^-3)
C = 0,004 F
Dans la série E6, choisir : C = 4700 µF
-----
Sauf distraction.
J'avais mal calculé le temps de décharge du C, je recommence.
Tension crète sur condensateur = 9 * Racine(2) - chute de tension dans un diode = 9 * racine(2) - 0,7 = 12 V

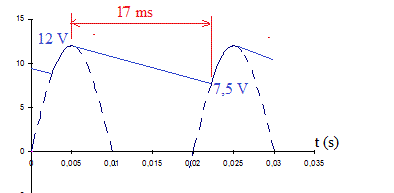

Temps de décharge (f = 50 Hz supposé) : delta t = T * (3/4 + (arcsin(7,5/12)/(2Pi)) = 17 ms (environ)
I = C dv/delta t
1 = C * (12 - 7,5)/(17.10^-3)
C = 0,0038 F
Dans la série E6, choisir : C = 4700 µF
-----
Sauf nouvelle distraction.
comment est ce que tu fais pour trouver 0,7 V pour la chute de tension dans une diode
C'est le bon ordre de grandeur de la chute dans une diode dans le sens passant, et pendant les moments de remontée de la tension sur le C, la diode est passante (et passe pendant ces instants un courant de plusieurs ampères)
Le calcul fait, est un calcul approché, mais très suffisant pour estimer le condensateur à mettre.
