Bonjour à toutes et à tous!
J'ai fait cette exercice et j'aimerais savoir votre avis

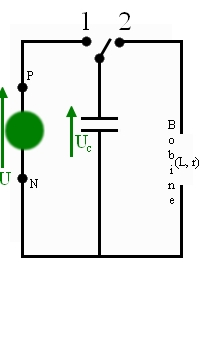

On réalise le schéma ci contre.
1)Le commutateur est d'abord basculé en position 1 puis en position 2.
a)Que ce passe t il lorsque le commutateur ets en position 2
b)même question en position 2
2)Lorsque l'on bascule le commutateur en position 2, on enregistre à l'aide d'une système informatisé la tension Uc aux bornes du condo. Puis, grâce au logiciel de traitement , on calcule l'énergie Ee emmagasinée dans le condo et l'énergie Em présente dans la bobine.
a) quelle est l'expression de Ee
b) quelle est l'expression de Em

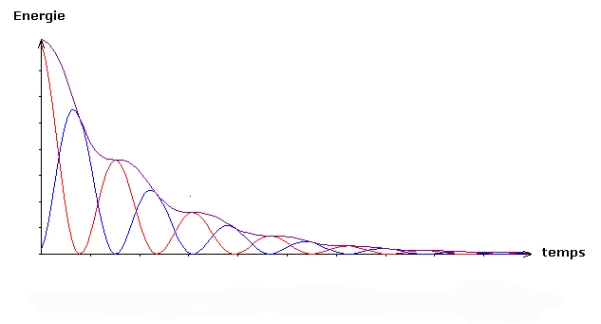

3) qu'elle est al courbe de Ee et celle de Em
4) justifier pourquoi l'énergie totale diminue.
5) a certaine dates l'énergie E décroit rapidement.
a) comparer Ee et Em à ce sdates.
b) pourquoi à ces dates la puissance dissipée par l'effet joule est elle plus importante.
MEs réponses:
1)a) le condo se charge en position 1
b)le condo se décharge dans la bobine en position 2
2)a)Ee= (1/2)*C*(Uc)²
b)Em= (1/2)*L*i²
3)la courbe rouge ets celle de Ee, la courbe bleu et celle de Em
4) le condo ne restitue pas la totalité de son énergie à la bobine. Il y a une perte d'énergie au cours de l'échange.
5)a) Em>Ee
b) il y a une résistance dans la bobine qui accentue l'effet joule.
