Bonjour j'ai besoin d'aide pour un exercice de physique dans le cadre de mes révisions est ce que vous pourriez m'aider ?

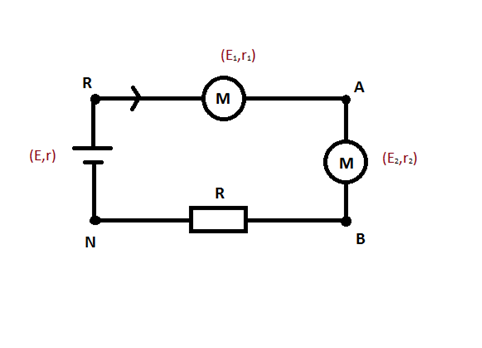

Le circuit électrique ci contre est alimenté par un générateur Fem E et de résistance interne petit r
La puissance Pj dissipée par effet joule dans la totalité du circuit est 13.5 W
1) Déterminer la valeur de la résistance interne r
2) Calculer les puissances Pe1, Pe2, Pe3 reçues respectivement par les moteurs et les conducteurs ohmiques
3) a) Quelle est la puissance électrique transférée par le générateur au circuit
b) En déduire la valeur de la tension au borne du générateur
4) Retrouver la valeur précédente en utilisant la loi d'additivité des tensions.
5) Calculer la valeur de la valeur de la Fem E
E1 = 6.0 V, E2=4.5 V, I = 0.57 A, r1 =4.0 Ω, r2 = 2.5 Ω, R= 17 Ω
1) pour la question un je crois avoir trouvé mais pour le reste je n'y arrive pas
Pj = r I² + r1 I² + r2 I² + R I²
r I²= Pj - r1 I ² - r2 I² - R I²
r = (Pj - r1 I² - r2 I ² - R I²) / I²
r = 18.05 ohm
merci d'avance
Bonsoir,
1)Pj totale= r*I^2+r1*I^2+r2*I^2+R*I^2
...
2)Pe1=U1*I=(E1+I*r1)*I
... (en W)
Pe2=U2*I=(E2+I*r2)*I
... (en W)
Pe3=Ur*I=U*I^2
... (en W)
3)a)Pel=Pe1+Pe2+Pe3
... (en W)
b)Pel=U*I
U=Pel/I
... (en V)
4)D'apres la loi d'additivite des tensions,
U=U1+U2+Ur
=(E1+r1*I)+(E2+r2*I)+(R*I)
... (en V)
Tu dois avoir la meme valeur qu'en 3)b)
5)E=U+r*I
... (en V)
Voila, a toi de continuer !
Sauf distraction
De plus; quand je dis Ur, cela ne signifie pas U*r mais la tension au borne du conducteur ohmique R
Ok?
1)
(r + r1 + r2 + R).I² = Pj
(r + 4 + 2,5 + 17).0,57² = 13,5
r = 18,05 ohms (à arrondir à 18 ohms)
-----
2)
Pe1 = E1*I + r1*I²
Pe1 = 6 * 0,57 + 4 * 0,57² = 4,7 W
Pe2 = E2*I + r2*I²
Pe1 = 4,5 * 0,57 + 2,5 * 0,57² = 3,4 W
Pe3(dans R) = R.I² = 17 * 0,57² = 5,5 W
-----
3)
a)
P = Pe1 + Pe2 + Pe3 = 4,7 + 3,4 + 5,5 = 13,6 W
---
b)
P = U.I
U = P/I = 13,6/0,57 = 23,9 V (à arrondir à 24 V)
-----
4)
U = E1 + E2 + (r1+r2+R).I
U = 6 + 4,5 + (4 + 2,5 + 17)*0,57 = 23,9 V (à arrondir à 24 V)
-----
5)
U = E - rI
23,9 = E - 18,05*0,57
E = 34,2 V (à arrondir à 34 V)
-----
Sauf distraction.
