Bonjour , voila mon prof ma donner un exo pour demain pour entamer le nouveau chapitre , je commence a me pencher dessus mais la je suis dans l'incompréhension totale. j'aurais besoin d'un petit coup de main.
Voici l'énoncé :

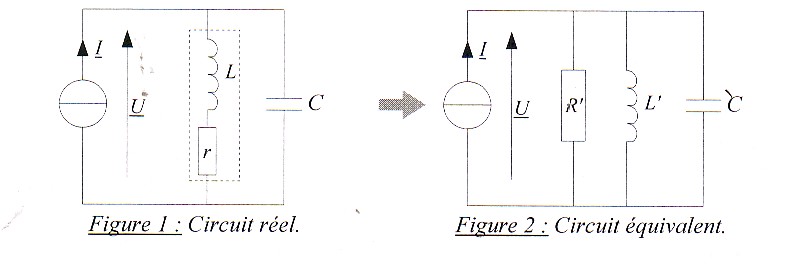

Soit un circuit RLC parallèle ou la bobine présente une inductance L , une résistance r. Afin de simplifier l'étude du circuit, nous souhaitons transformer le circuit de la figure 1, en circuit équivalent, donner sur la figure 2.
1) Exprimer R' et L' en fonction des éléments r , L et Q, facteur de qualité de la bobine. on supposera que la fréquence est suffisamment grande pour écrire Q²>>1
Nous avons : F0 = 3KHz ; r = 50 ohm et L= 47mH
( pour notre prof; F0 est la fréquence a la résonance je crois )
2) Déterminer C
3) Nous avons I=2mA Calculer successivement U lorsque f = 1Khz , f = 3kHz et f=5kHz
4) Désormais , ce circuit est alimenté par un courant i créneau de fréquence f=1Khz. tracer l'allure (approximative) de la tension u en concordance avec le courant i. AUCUN CALCUL n'est demandé , il faut réaliser un raisonnement qualitatif, en utilisant la question précédente.
