Bonjour,

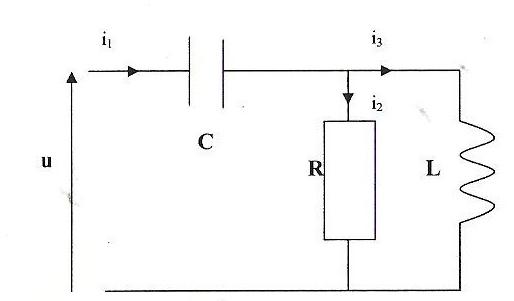

J'ai un dm à faire pour la rentrée (je suis en BTS MAI) et je dois avouer que je suis à la ramasse sur le deuxième exercice (que je vous ai scanné).
J'ai l'impédance de chacun des dipôles ainsi que leur déphasage (ce qui n'est pas bien compliqué) mais je bloque totalement pour la deuxième question.
J'ai commencé par chercher l'impédance du circuit complet mais cela ne m'avance pas à grand chose.
Merci d'avance pour vos réponses!
** énoncé effacé ; image laissée **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Mince, il n'y a pas d'espace ...
Bobine
Zl = jLw de déphasage +Pi/2
Condensateur
Zc = 1/jCw de déphasage -Pi/2
Zr = R de déphasage 0
Vous avez mal lu... J'ai déjà l'impédance et le déphasage des dipôle, là où je bloque c'est pour la question 2...
Ztotal = (1/jwC) + jwLR/(R + jwL)
= -10j + 100j/(10+10j)
= -10j + 10j/(1+j) = 5-5j
i1 = u/Z
i1 = u*(0,1 + 0,1j)
i1(t) = 2.V2.*(sin(314t) + cos(314t))
R en // sur UL : Z1 = jwLR/(R + jwL)
Z1 = 100j/(10+10j) = 5+5j
En notant v la tension sur le (R,L) :
v = z1.i1
v = (5+5j)*u*(0,1 + 0,1j)
v = i.u
v = 20.V2.cos(314t)
i2(t) = v/R
i2(t) = 2.V2.cos(314t)
i3 = i1 - i2
i3(t) = 2.V2.*(sin(314t) + cos(314t)) - 2.V2.cos(314t)
i3(t) = 2.V2.sin(314t)
-----
Rien relu et donc à vérifier.
