Bonjour à tous

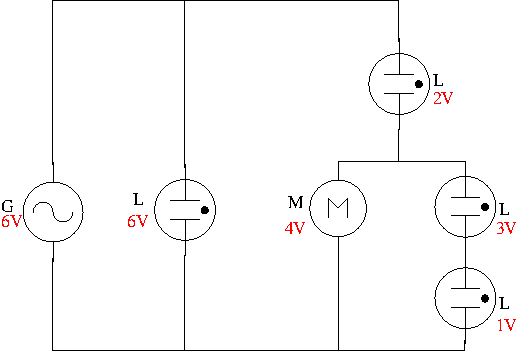

voila je dois construire un circuit contenant 4 lampes, un générateur et un moteur. Je sais que le circuit à 3 boucles de courant et que Ug=6V UL1=2V, UL2=6V UL3=3 V et UL4=1V et UM=4V.
J'ai essayé de faire un circuit avec 3 branches en dérivation? Mais je n'arrive pas à tout mettre pour respecter les lois des tensions..
Je met la lampe 2 seule sur une branche, puis L1 L2 et L3 sur la même branche comme ça je respecte l'unicité de la tension mais du coup sur la dernière je n'ai que le moteur à 4V donc il manque 2V pour faire 6 comme le generateur...
Merci d'avance
