Bonjour, je doit faire cette exercice mais j'ai quelque problème...

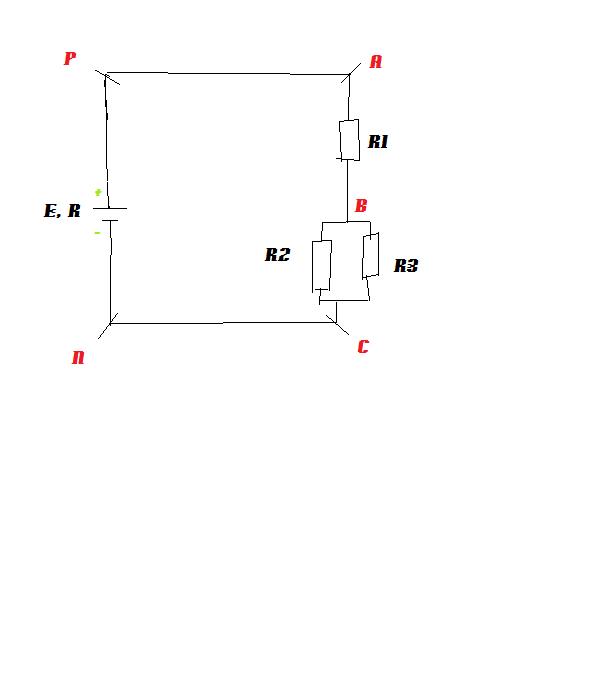

E = 4,5 V
r = 1,2
R1 = 100
R2 = 47
R3 = 47
1. Donner l'expression de la résistance équivalente R'eq à l'association de R2 et R3 en fonction de R2 et R3. Déterminer sa valeur.
->>> J'ai mi : R' eq = 1/ R2 +1/R3 ... je ne sais pas si c'est bon :s
2. Donner l'expression de la résistance équivalent R eq à l'association de R1, R2 et R3 en fonction de R1 et R' eq. Déterminer sa valeur.
->> A partir d'ici je suis bloqué...
3. Donner les expressions des tensions : Upn et Uac.
4. Donner l'expression de l'intensité du courant éléctrique I circulant dans l'ensemble du circuit.
La calculer.
5. Donner l'expression de la tension aux bornes du conducteur ohmique R1. La calcuer.
6. En déduire la valeur de la tension Ubc. Justifier.
1) Attention : 1/ R' eq = 1/ R2 +1/R3
2) R'eq et R1 sont en série donc Req = R'eq + R1
je te laisse refaire ces questions et continuer
pour la 3 : Uac = Upn = ...
1) 1/ R' eq = 1/ R2 +1/R3
1/ R' eq = 1/ 47 + 1/47
1/R' eq = 2/47
2) Req = R'eq + R1
3) Upn = Uac = 4,5 V
3) cette réponse est fausse désolé
calcule la valeur de Req, dessine ton nouveau schéma et fais un loi des mailles propre
je pense que je me suis trompé :s
j'ai fait E - r = 4.5 - 1.2 = 3.3 V mais ce ne peut pas être bon je pense ...
=o E-r ?? Une tension moins une résistance ?
Fais une schéma équivalent avec E, r et Req et fais une vrai loi des mailles stp
oui ça peut servir à la question 4 mais pas à la 3 ...
E = i*r + i*Req
Uac = Req*i
donc E = (r+Req) *Uac/ Req
d'où Uac = Req*E / (r+Req)
