Bonjour, une petite aide de votre part à tous serait la bienvenue pour cet exercice qui me pose probleme
tiré d'un chapitre ou je nage complet.
On considère le circuit électrique suivant : Un générateur idéal de tension continue ( 6V) en série et deux résistances en dérivations (r1=10 Ohms, r2= 20 ohms).
1) Donner les différentes expressions des intensités dans le circuit en précisant les lois utilisées puis calculez ces intensités.
2) On remplace le générateur idéal de tension continue oar une pile de fem E1= 4,5 V et r= 3,7 Ohms.
Exprimez la tension aux bornes de la pile.
Tracez la caractéristique tension-intensité de ce dipôle pour i variant jusqu'a 1 A.
Trouvez les nouvelles expressions des intensités dans le circuit puis calculez les.
3) On associe à la pile précédente une pile identique en série.
Exprimez la tension aux bornes de ces deux piles.
Trouvez les nouvelles expressions des intensités dans le circuit. Calculez ces intensités.
Calculez la puissance fournie par les deux piles.
Calculez la puissance dissipée par effet Joule dans l'ensemble des deux piles.
Merci beaucoup !!
Bonjour,
C'est un exercice classique qu'il FAUT savoir faire.

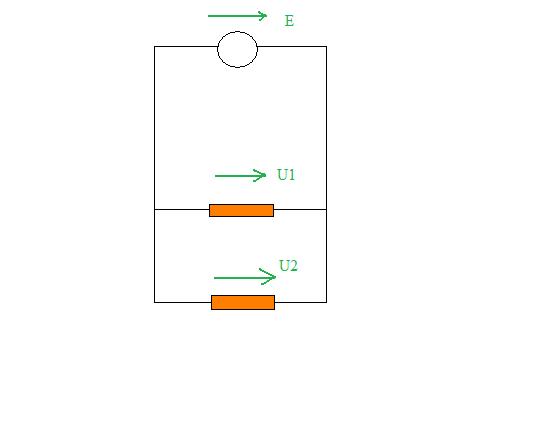

1. Schéma :
Les résistances sont en dérivation donc d'après le cours E = U1 = U2.
Or d'après la loi d'Ohm, U1 = r1.i1 et U2 = r2.i2
Donc et
2. D'après le cours,
.
3. A ton avis ?
Merci pour ta réponse. Je ne comprend comment calculez U à partir de l'expression littérale ( U= E1- ri) car on ne connait pas i, si ?
C'est ce que je pensais , mais i1 et i2 calculés précedemment dépendent d'un générateur idéal, elles sont encore valables alors qu'on l'a remplacé par une pile ?
