Bonjour j'ai un petit souci avec une chose écrite dans mon cours. Peut être que la réponse est évidente mais la je trouve pas .

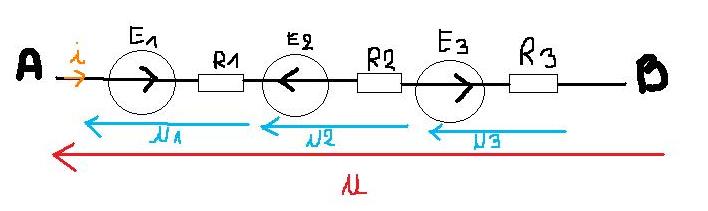

D'après le schéma suivant on a écrit:
U1= -E1 +r1I
U2=E2+r2I
U3=-E3+r3I
C'est trois égalité je l'ai ai comprise.
C'est U =-E+RI que je n'ai pas compris, enfin je ne vois pas pourquoi on met un moins au début de l'égalité, mais par contre j'ai compris qu'on a E+RI car ici la source de tension joue un rôle de récepteur.
Je vous remercie de l'aide que vous allez m'apporter.
Bonsoir,
Tout dépend du schéma équivalent à ce circuit.

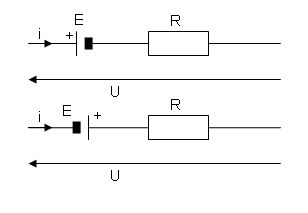

Si le schéma équivalent est celui du haut de ma figure, alors
U = E + Ri
Si le schéma équivalent est celui du bas de la figure, alors
U = -E + Ri
D'accord en fait tout va dépendre du schéma équivalent que je vais prendre.
Je vous remercie pour les explications
