azertya 14-11-13 à 17:48

Bonjour,

j'ai un doute en cinématique graphique. Je fais un exercice où on me demande de tracer le vecteur :
\vec{v}^4_1(K). Je connais seulement \vec{v}^4_25(E). Mais il n'y a pas de liaison entre 1 et 4 donc je ne vois pas comment m'y prendre.

Merci

Posté par re : cinématique graphique 14-11-13 à 17:49

désolé :

j'ai un doute en cinématique graphique. Je fais un exercice où on me demande de tracer le vecteur :
$\vec{v}^4_1(K)$ . Je connais seulement $\vec{v}^4_2_5(E)$ . Mais il n'y a pas de liaison entre 1 et 4 donc je ne vois pas comment m'y prendre.

Merci

Posté par re : cinématique graphique 14-11-13 à 21:32

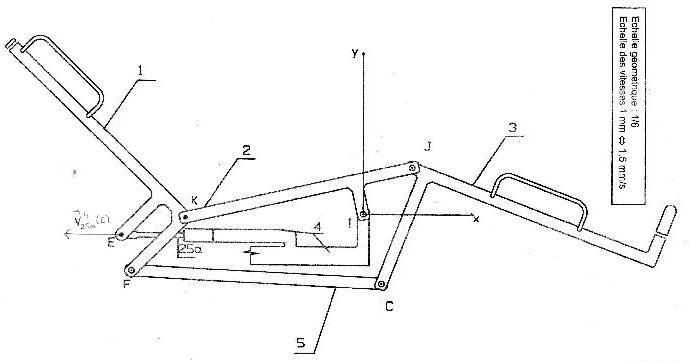

Voici le schéma de l'exercice.

cinématique graphique

Edit Coll : image recadrée

Posté par re : cinématique graphique 14-11-13 à 22:14

bonsoir,

K appartient aussi à (2) et le mouvement de (2) est imposé par sa liaison avec (4) si j'ai bien vu

Posté par re : cinématique graphique 14-11-13 à 22:19

D'accord mais je ne vois toujours pas comment calculer la vitesse

Posté par re : cinématique graphique 15-11-13 à 07:26

la "cinématique graphique" n'est pas trop mon truc, mais je dirais que (2) est en rotation autour de I
donc la vitesse de K est normale à (KI)

(1) est en rotation, on connait la direction de la vitesse en E et en K donc on en déduit le centre instantané de rotation puis V(K)
