Salut,

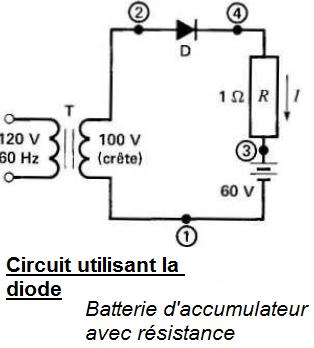

Pour étudier le redressement monophasé, on a proposé d'étudier le circuit suivant :
Circuit utilisant la diode : Batterie d'accumulateur avec résistance
Problème : Je ne sais pas ce que ca veut dire une batterie d'accumulateur de 60 V
J'arrive à résoudre l'exercice si je considère cette batterie comme source de tension qu'on connait tous !
Peut quelqu'un me dire ce que c'est ?
En simplifié :
En général, un accumulateur simple a une force électromotrice (tension à vide) de l'ordre de 1,5 volt.
Pour obtenir une tension plus élevée, on met donc des "accumulateurs simples" en série.
On appelle ce groupage d'accumulateurs une "batterie d'accumulateurs"
Remarque :
On peut faire aussi des groupages parallèles (plus dangereux) pour augmenter la capacité (Ah) en gardant la même tension.
On peut aussi faire des groupages série et parallèle pour augmenter à la fois la tension et la capacité (Ah).
Tous ces "assemblages" sont appelés "batteries d'accumulateurs".
Sauf distraction.
Aucun accumulateur n'est parfait.
Son schéma équivalent est donc une source de tension continue en série avec une résistance.
Salut,
Donc un accumulateur peut être schématisé par une source de tension + une résistance interne, est-ce-qu'on peut négliger la résistance interne ? car dans la solution de mon problème (le redresseur), ils ne mentionnent pas de résistance interne, ou bien c'est déjà la résistance représentée sur la figure ?
Merci
Rq :
Je peux répondre à des problèmes au cas par cas, mais je n'ai en général pas le courage de lire des questions faisant plus que quelques lignes, et donc certainement pas à relire des cours.
Mais je ne suis pas le seul à aider.
