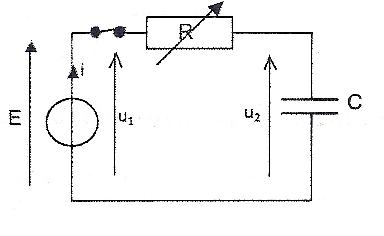

Un condensateur de capacité C préalablement déchargé (u2=0V) est monté en série avec une résistance comme sur le shéma ci contre. A t=0s on ferme l'interrupteur, u2 varie!
1) Etablir l'equation differentielle verifiee par u2.
2) Mettre l'equation de la forme u2 = u2 +b
3) Compte tenu de la condition initiale determiner la solution de l'equation differentielle par u2.
4) Vérifier que la solution determinée a la question précedente est bien solution de l'equation differentielle de la question 2) .
-------------------------------------------------------------------------------
Merci de m'aider a faire cet exo car je ne comprend pas grand chose
Salut !
Je pense qu'avec une simple loi des mailles tu devrais t'en sortir:
ensuite tu prends ta tension Ur et tu transforme celle ci par la loi d'ohms et tu auras Ic de ce fait tu pourras ajouter à ton équation la formule pour Ic= c. (Delta de uc)/(Delta temps) !
Ton équation différentielle de ton circuit lors d'une charge du condensateur correspond à : E = UR+U2.
Or UR=R.i et i=dq/dt et q=U2.C
A toi de jouer
Grace a ce que vous m'avez dit, j'arrive a :
E = R.u2.C+u2
Mais c'est pas possible de plus la simplifiée ? merci de me donner plus de solution svp :/
1)
E - Ri - u2 = 0
i = C.du2/dt
E - RC.du2/dt - u2 = 0
RC.du2/dt + u2 = E
---
Résolution de RC.du2/dt + u2 = E
a) Solutions de RC.du2/dt + u2 = 0
du2/dt + (1/(RC)).u2 = 0
u2 = K.e^(-t/(RC)) (Avec K une constante réelle).
b) Solution particulière de RC.du2/dt + u2 = E
u2 = E
c) Solutions générales de RC.du2/dt + u2 = E
u2(t) = E + K.e^(-t/(RC))
Comme u2(0) = 0, on a : 0 = E + K*e^0
K = -E
Et donc, finalement : u2(t) = E.(1 - e^(-t/(RC))
---
Sauf distraction.
juste une petite question, la question 1, que j'ai donc tres bien assimilée correspond bien a ma question 1)
mais je ne commprend pas à quoi correspond le reste :S
Pour la question 2, je dois seulement mettre u2 d'un coté et mettre du coté de l'équation ?
u2 = -E+RC..u2
dois je passer le u2 de l'equation de lautre coté mais cela me ferait une valeur égale a 1 car u2/u2 = 1
