Salut!

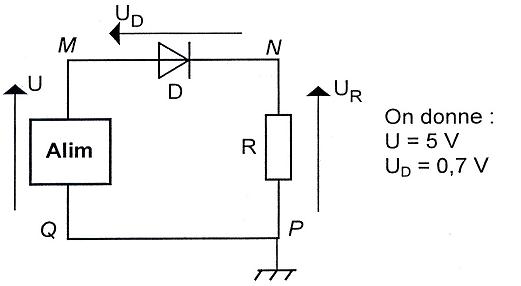

1) Loi des tension dans un circuit en série...

2) Exemple: U_R = U_NP = V_N - V_P

Mais
"Exprimer Ur en fonction de Ud et U, puis calculer Ur"

je ne comprend pas ce qu'il faut faire lol

Qu'a dit Gustav Kirchhoff au sujet de la tension dans un circuit en série? Tu as vu ça en quatrième...

Par rapport à la tension aux bornes du générateur et à celles aux bornes des dipôles?

Je ne sais pas qui est Gustav Kirchhoff mais je suppose que c'est la loi des mailles?

La loi des mailles voilà

Gustav Kirchhoff est celui qui l'a énoncée

Et que suis-je censé faire avec cette loi?

U_QP + U_PN + U_NM = U_QM

Oui je connais bien cette loi mais la phrase "Exprimer Ur en fonction de Ud et U, puis calculer Ur" je comprends rien ^^

Bonsoir,

Pour te faire un peu avancer car Shadowmiko est peut être occupé par ailleurs, remarque simplement que dans la formule qu'il t'a donnée U_PN représente la tension aux bornes de R , de même U_NM est la tension aux bornes de D. Tu conviendras aussi que U_QP=0.

Petit rappel sur la loi des mailles :
- Il faut d'abord décider du sens dans lequel on va parcourir la maille et la parcourir entièrement dans le sens choisi, il n'est pas question de changer de sens en cours de route.
- On compte positivement toutes les tensions qu'on rencontre par la pointe de la flèche et négativement celle qu'on parcoure dans le sens de la flèche. Quand on a fait tout le tour de la maille, la somme des tensions recueillies est nulle.

Pour répondre plus directement à la question 1 tu as intérêt à parcourir la maille dans le sens des aiguilles d'une montre, en partant du point M j'ai :
U_D + U_R - U = 0
U et U_D sont données, donc tu peux facilement trouver U_R

Pour la question 2, le potentiel de référence est la masse. C'est à dire que le point P et le point Q sont au potentiel 0V.

Ok merci beaucoup
Et pour N et M s'il te plait? ^^

La différence de potentiel entre M et Q s'appelle aussi la tension entre M et Q. On connait la valeur et le sens de cette tension donc de cette différence de potentiel.
Puisqu'on connait le potentiel de Q, il suffit d'y ajouter cette différence pour avoir celui de M.
Le raisonnement est analogue pour V_N le potentiel du point N.
Il faut tenir compte du dens des tensions. Ici les potentiels trouvés doivent être positifs à cause du sens de U et de U_R

facile non?

donc si j'ai bien compris M=5V non?

oui, V_M = 5V
On a l'habitude de noter le potentiel d'un point en utilisant V majuscule et le point en indice.

et N, il est égal a 4.3V?

exact, V_N = +4,3V

yeah

Vm et Vn sont tous des résultats positifs non?

oui, les deux sont positifs à cause du sens des tensions.

ok merci beaucoup pour toutes tes aides

il n'y a pas de quoi, à une prochaine fois

Merci bcp pour ta prise de relais cemil -et salut-
