Bonjour, dans le cadre d'un projet méca en L3 je dois retrouver les forces appliquées sur un système.

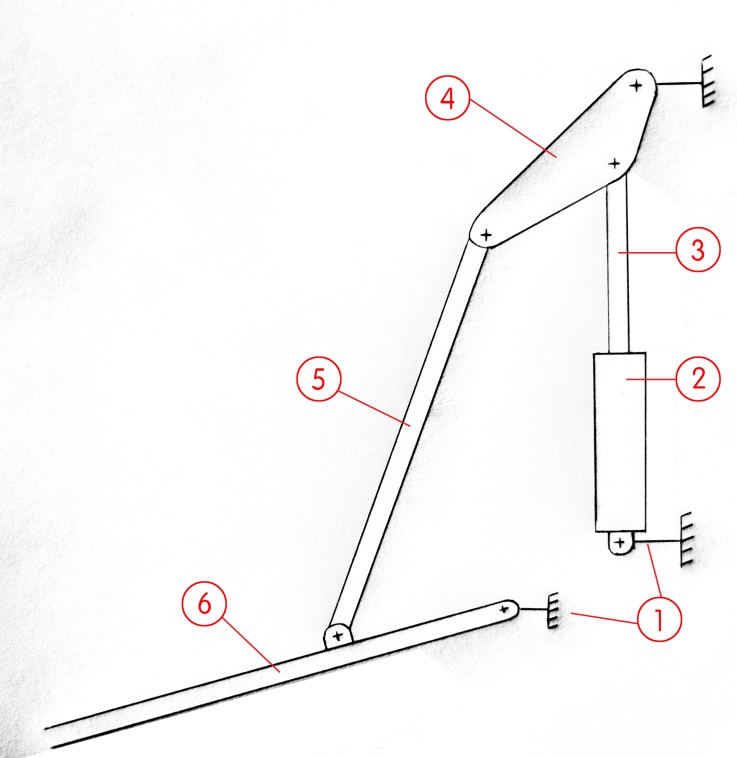

Le poids propre des pièce est négligé, je n'ai qu'une seule force qui s'applique sur le centre de la pièce 6 (qui est une trappe de train d'avion). Cette force est de 200N, vers le bas (c'est le poids de la trappe)
Les liaisons sont ici toutes des pivots (système hyperstatique mais cela ne change rien en probleme plan)
J'ai donc calculé les coordonnées de tous les points par rapport a une origine définie (la liaison du fourreau du vérin avec le bati) et calculé les torseurs (l'ensemble du travail est assez long je ne vais peut être pas tout détailler ici),
Ma question est: quelle solution logicielle simple existe pour vérifier mes résultats?
Je dois remonter depuis la force du poids de la trappe a la force nécessaire au vérin pour maintenir le système à l'équilibre, et ce dans différentes positions d'ouverture de la trappe.
Je possède Catia, RDM6 et open méca mais je ne vois pas comment procéder simplement.
Pourriez vous m'aider?
Merci
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
