Bonjour,
J'ai besoin d'un coup de pouce.
Voici l'énoncé de mon exo :
1) On soumet une bobine de résistance R, inductance L à une tension continue de 120V. Le courant qui la traversea pour intensité 3A. Si on soumet cette bobine à une tension alternative sinusoïdale (230V - 50HZ), le courant qui la traverse a pour intensité efficace 2.875 A.
En déduire les valeurs de la résistance R, de l'impédance réelle Z, de l'inductance L et du déphasage de l'intensité par rapport à la tension aux bornes de la bobine.
Pour la résistance R, j'ai trouvé 40 ampère, pour l'impédance 80 ampère.
Mais voilà pour l'inductance j'ai la formule suivante "L = Φ/I". Mais voilà je n'arrive pas à calculer le flux du champ magnétique.
Si vous pouvez m'aider, merci d'avance.
Bonsoir,
Tu t'es fourvoyé, dirait-on...
On a :
Bonjour,
Merci pour cette réponse très précise.
Mais je voudrais éclaircir deux points :
- Comment êtes vous passer de Lw=69,28 à L=0,22 H
- Et pareil pour 69,28/40 à ∝ =60°
La suite de mon exercice est :
Un condensateur de capacité C est relié en série avec la bobine précédente. L'ensemble est soumis à une tension alternative sinusoïdale (230V - 50 HZ). L'intensité efficace du courant est toujours de 2,875 A.
En déduire l'impédance réelle du condensateur et la valeur C de sa capacité.
J'en déduit que l'impédance est de 80 Ω, car la tension est l'intensité efficace est la même que précédemment.
La capacité du condensateur est C=Q/V donné en Farad. Q est la quantité électrique et V le potentiel.
Je suis en train de travailler dessus mais si vous avez un conseil ou un coup de pouce, n'hésitez pas.
Merci d'avance.
Merci pour le 2) j'ai réussi à tout résoudre.
J'ai besoin d'un dernier d'une dernière explication pour le 3) de mon exercice.
On place maintenant en série une résistance R'= 40Ω et un condensateur de réactance -69,28Ω entre la phase 1 et le neutre d'une alimentation triphasé (230V-400V-50Hz) tandis que l'on place la bobine de la question 1 entre la phase 2 et le neutre.
A l'aide de la représentation de Fresnel, déterminer la valeur efficace de l'intensité dans le neutre.
Merci d'avance.
Pour la phase 1, on a :

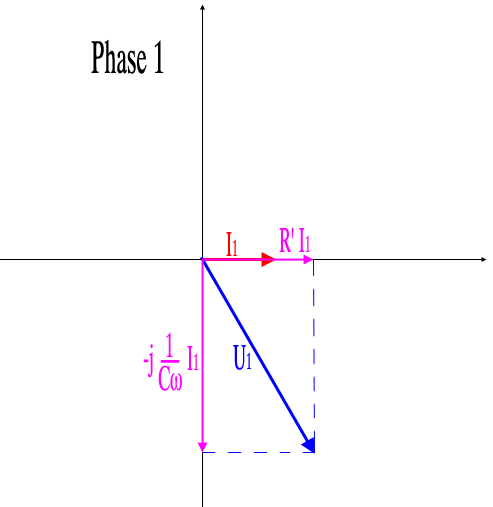

Donc, en prenant l'intensité comme référence de phase, on a un diagramme comme celui qui est joint (pas à l'échelle sauf les angles).
Le déphasage de U1 p
Fausse manip... la suite...
Le déphasage de U1 par rapport à I1 est égal à :
°
On peut aussi faire :
d'où :
Et :
En choisissant une échelle convenable, on peut représenter VR' et VC et faire la somme vectorielle pour obtenir U1 ainsi que I1

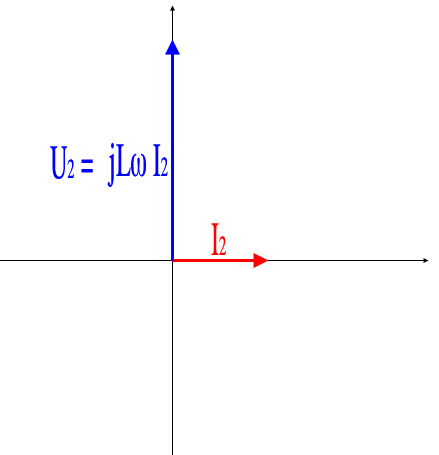

Pour la phase U2
C'est donc plus facile à faire que le précédent.
OK pour les deux diagrammes ?
Le diagramme demandé est issu de ces deux-là en tenant compte du fait que U2 est déphasé de 120° par rapport à U1 (en prenant U1 comme référence) .
Je pense qu'il y a maldonne.
L'énoncé est "On place maintenant en série une résistance R'= 40Ω et un condensateur de réactance -69,28Ω entre la phase 1 et le neutre d'une alimentation triphasé (230V-400V-50Hz) tandis que l'on place la bobine de la question 1 entre la phase 2 et le neutre."
On parle bien de bobine de la question 1, bobine qui est décrite comme : "une bobine de résistance R, inductance L ..."

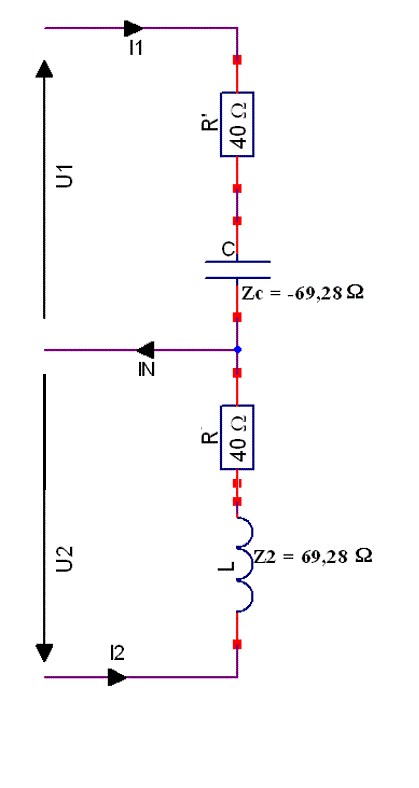

Pour moi, le schéma est donc le suivant :

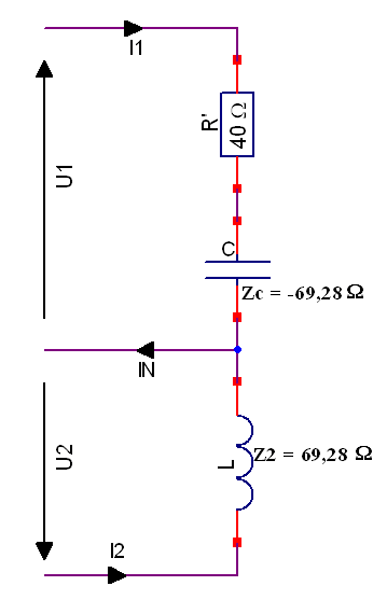

Et pas celui donné par Marc35.
