Cadre Rectangulaire
Bonjour ! quelqu'un peut-il m'aider?
Un solenoide de 60cm de longueur est constitue de 1200 spires circulaires de rayon 10cm ; il est parcouru par un courant d'intensite I'=1,2A

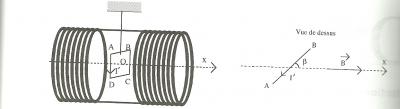

Un cadre carre de cote a=4,0cm parcouru par un courant d'intensite I=0.4 A est suspendu a l'interieur du solenoide ou regne un champ magnetique uniforme horizontal dirige dans le sens Ox.
Donnee : μ0=4π10-7 SI.
1) Exprimer et calculer la valeur du champ magnetique B(fleche vecteur au dessus du B) en un point O situe sur l'axe du solenoide ?
2)Representer sur une vue de dessus les forces de Laplace agissant sur les cotes AD et BC.
regle de la main droite ?
3) Exprimer et calculer les valeurs des forces de Laplace agissant sur le cadre sachant que les cotes AB et CD font un angle β avec Ox (β=20o) (On notera FAB la valeur de la force agissant sur le cote AB)
Merci d'avance et bonne soiree
Bonsoir,
Pour la 1, dans ton cours, tu dois avoir la formule qui donne l'induction magnétique (ou le champ magnétique) sur l'axe à l'intérieur d'un solénoîde...
2)Representer sur une vue de dessus les forces de Laplace agissant sur les cotes AD et BC.
regle de la main droite ?
Oui
Pour la 3, tu connais la formule de la force de Laplace ?...
Oui, F = B I l sin
B : induction magnétique (tesla)
I : courant (A)
l ; longueur du fil plongé dans l'induction magnétique (m)
: angle entre B et I
F : force (N)
Et pour l'induction magnétique du solénoïde, as-tu trouvé ?
C'est la formule ou j'utilise la longueur du solenoide, son nombre de spires et μ0=4π10-7 SI ainsi que l'intensite du courant je crois
B = µ0 n I
µ0 = 4
.10-7
I : intensité du courant (A)
n : nombre de spires par mètre du solénoîde
Regarde dans ton cours ou ton livre de physique...
Pourriez me reexliquer la regle de la main droite car dans mon livre du CNED j'essaye a chaque fois de suivre leurs instructions mais je me trompe.
Merci pour l'aide
La règle de la main droite permet de trouver la direction de la force de Laplace (et d'autres choses d'ailleurs), connaissant le courant et l'induction magnétique.
En fait, c'est un produit vectoriel. Et c'est valable pour autre chose où il y a un produit vectoriel.
Le majeur est plié à 90° pour être perpendiculaire au plan formé par le pouce et l'index.
pouce : sens de l'induction magnétique
index : sens du déplacement
majeur : sens du courant
Pour retenir l'ordre, c'est la règle des trois C. On peut dire " Champ - Chemin - Courant " (chemin = déplacement).
Alors :
1) B=µ0 n I'
4pi10-7x1.2x2000=3.02x10-3 Teslas
2)la fleche est orthogonale a AB et allant vers la gauche
3)B I l sin20
=0.4x0.04x3.02x10-3xsin 20
=1.65x10-5 Newtons
Qu'en pensez vous?
Oui mais c'est pour AB et CD.
La force sur AB est vers le haut, et la force sur CD vers le bas. Donc pas d'action sur le cadre, les deux forces s'annulent.
Mais ce n'est pas valable pour les côtés AD et BC. B et I sont perpendiculaires donc la valeur de la force n'est pas la même. De plus, les deux forces forment un couple qui va faire tourner le cadre (jusqu'à ce que le plan du cadre soit perpendiculaire à Ox).
Est-ce que tu vois ça ?
