bonjour a tous
je me trouve avec la fonction de tranfert tel que
R2=2k
R1=999R2=1998k
C=250nF

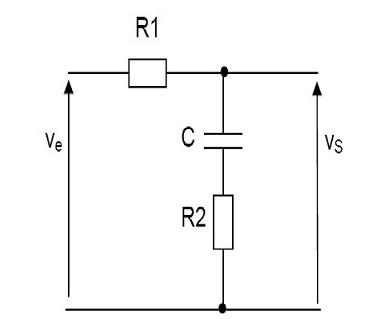

schéma tel que
en entrée R1
en sortie R2+C
diviseur de tension sur R2+C sen série
w1= 1/R1c=2000
w2= 1/(R1+R2)c=2
(1+(j*w/w1))/(1+(j*w/w2))
Je n arrive a tracer le diagramme
j ai posé
A= 1+(j*w/w1)
B=1+(j*w/w2)
puis 20log (A)-20log(B)
et je ne vois pas comment tracer la courbe
pour moi,
je vois un passe bas divisé par un passe bas
je sais le faire pour des fonction simple cad RC, RL ou CR LR
1/(1+(j*w/w0))
mais pas en association
merci
salut
un passe-bas divisé par un passe-bas ? c'est original ^^
quand on ne sait pas comment se comporte un filtre, on fait un raisonnement asymptotique.
Tu vois que la fonction de transfert tend vers 1 à basse fréquence et vers une constante réelle à haute fréquence. Ca donne déjà des indices.
Ici, comme dans tous les cas généraux, il faut tracer ton 20log A (ça va te donner un passe-haut) et ton -20log B (ça va te donner un passe-bas).
Tu sommes les deux ensuite
je me suis mal exprimé....je debute et aucune info....
en fait je decompose A/B
en A*(1/B)
ensuite je peux faire 20logA+ 20logB...est exact?
Vs/(R2+1/(jwC)) = Ve/(R1+R2+1/(jwC))
Vs/(1+jwCR2) = Ve/(1+jwC(R1+R2))
Vs/Ve = (1+jwCR2)/(1+jwC(R1+R2))
20.log(Vs/Ve) = 20.log(1+jwCR2) - 20.log(1+jwC(R1+R2))
|G|(db) = 20.log(1+jwCR2) - 20.log(1+jwC(R1+R2))
---

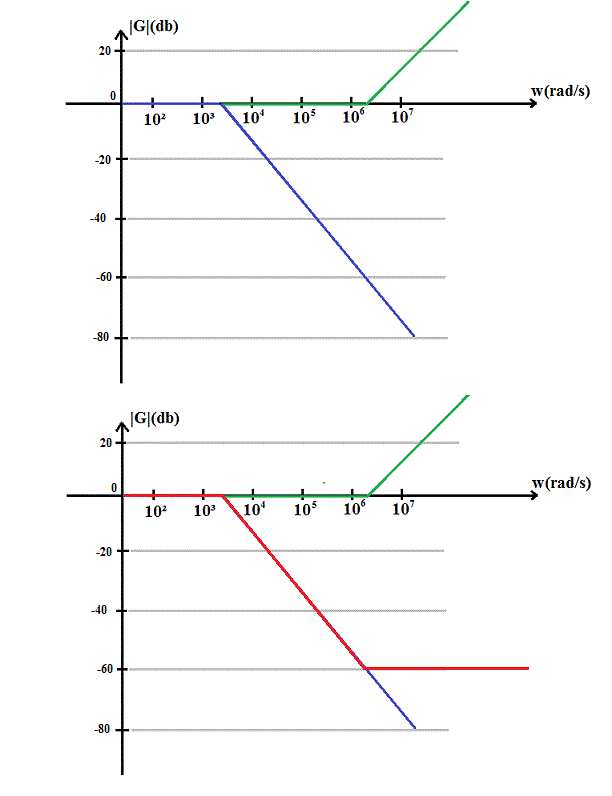

Dessin du haut:
En vert : diagramme asymptotique de 20.log(1+jwCR2)
En bleu : diagramme asymptotique de - 20.log(1+jwC(R1+R2))
Dessin du bas;
On fait la somme des courbes en bleu et en vert et on obtient la courbe en rouge.
... Qui est le diagramme asymptotique de |G| = 20.log(Vs/Ve)
-----
Sauf distraction.
