Voici un probleme sur lequel je bloque. si quelqu'un peut m'aider:

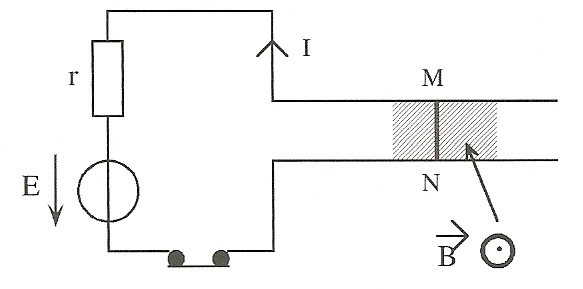

Une tige MN de longueur d peut se deplacer sur des rails paralleles horizontaux.
Un generateur de force electromotrice E, de resistance interne r est branche aux rails par l'intermediaire de fils conducteurs. Les resistances des rails et de la barre conductrice sont negligeables.
Les rails sont places dans une region de l'espace ou existe un champ magnetique B(fleche vecteur sur le B) vertical.
Donnees : d = 10cm ; B = 0.02T ; E = 12V; r =2,0 Ω.
1) En l'absence de champ magnetique, exprimer et calculer l'intensite I du courant qui traverse la tige MN.
Je ne sais pas quelle formule utiliser
2) Donner la direction et le sens de la force electromagnetique F(fleche vecteur sur le F) agissant sur la tige. Representer la force F(fleche vecteur sur le F) sur un schema.
regle de la main droite ?
3) Exprimer et calculer la valeur de la fore electromagnetique F(fleche vecteur sur le F) agissant sur la tige lorsque le circuit est parcouru par un courant d'intensite I=6,0 A
4) On supprime le generateur et on le remplace par un amperemetre tres sensible; on deplace la tige vers la droite, l'amperemetre decele le passage du courant.
Expliquer ce phenomene. Quelle conversion d'energie obtient-on ?
cinetique--->electrique ?
Merci beaucoup de votre aide
Bonsoir,
Merci beaucoup , je vais essayer de me debrouiller a partir de la !
par contre pourriez-vous m'expliquer qu'est ce que la loi d'Ohm? je ne m'en souviens plus
Merci d'avance
La loi d'Ohm, c'est la base... U = R I
Ici ==> I = E / r
Pour le reste, si tu ne sais pas faire, je peux te donner des explications supplémentaires ...
alors:
1) I=6,0 A
2) la force de Laplace va vers la droite
3) F=LlB=0.10x6x0.02= 0.012N
4) phenomene d'induction qui transforme l'energie mecanique en energie electrique
qu'en pensez vous ?
En fait, il faut voir que, lorsque la barre se déplace, elle développe une surface.
Une induction magnétique et une surface, ça fait un flux magnétique.
La dérivée du flux par rapport au temps, ça donne une tension induite (loi de Lenz)...
que l'on pourrait calculer... mais en 1ère, on va peut-être arrêter là ...
