Bonjour, je n'arrive pas à faire cet exo :

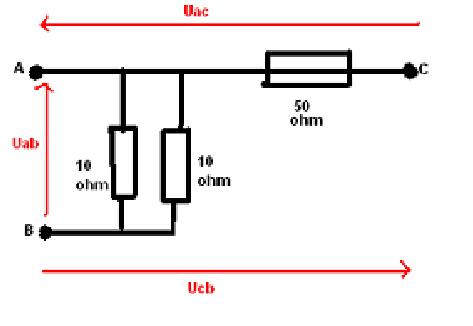

Par rapport au dessin, noter les ddp notées Uac, Uab et Ucb
Quelle valeur affiche un ohmmètre branché entre A et B ? 10 ohm ??
Entre B et C ? 0.22 ohm ???
On dispose de trois conducteurs ohmiques de 22 ohm
Comment doit on les associer pour obtenir un résistance de 33 ohm?
La puissance nominale de chacune des résistances a pour valeur 25W, quelle tension peut supporter cette association?
Quelle valeur affiche un ohmmètre branché:
Entre A et B : 5 ohms
Entre B et C ? : 55 ohms
-----
Pour 33 ohms avec 3 résistances de 22 ohms:
U max = 35 V
Cherche comment j'ai trouvé cela.
-----
Recopier sans comprendre est inutile.
Sauf distraction.
pour le 1er on a 1/10+1/10= 1/5 donc 5/1 = 5 donc c'est 5ohms
pour le second je trouve pas et le reste pareil mais je cherche
Entre B et C :
(10 ohms en parallèle sur 10 ohms) en série avec 50 ohms.
--> 5 ohms en série avec 50 ohms = 55 ohms
-----
Pour le second exercice :

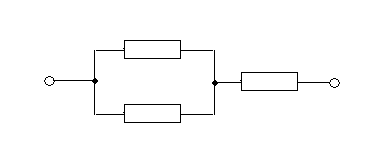

La résistance de droite sur mon dessin est parcourue par un courant I.
Les 2 autres sont chacune parcourues par un courant I/2.
Donc la résistance qui dissipe la plus grande puissance est celle de droite sur le dessin.
Pour cette résistance, on a : P = RI²
25 = 22 * I²
I² = 25/22
I = 1,066 A
La différence de potentiel sur cette résistance est donc RI = 1,066 * 22 = 23,45 V
La différence de potentiel sur les 2 résistances de gauche en parallèle est alors : 23,45 /2 = 11,73 V
La différence de potentiel aux bornes de l'ensemble est alors : 23,45 + 11,73 = 35 volts (arrondis).
-----
Sauf distraction.
