Bonjour,
J'ai un exercice a traiter concernant les AOP. Pour chaque montagne, il faut déterminer la fonction de transfert du circuit mais nous n'avons eu aucun cours concernant les AOPs.
Pour ce circuit, je trouve :
- U = A(V+ - V-)
- V+ = E
- V- = U
d'où
a. Déterminer par le calcul la valeur de U en fonction de E et de la position de l'interrupteur.

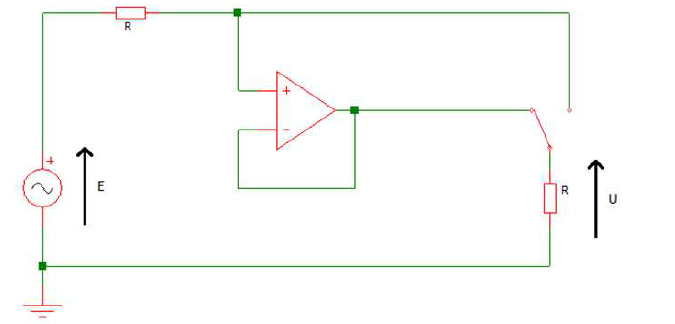

Position 1 (comme sur l'image):
Pas d'idées...
Position 2 :
Il suffit d'appliquer un diviseur de tension tout bête.
Edit Coll : une seule image (celle qui était postée sur le serveur de l' ) conservée
