1)

Us1 = -Ue
Us2 = 0
---
2)

Us1 = 0
Us2 = -Ue
---

Sauf distraction.

Bonsoir,
merci pour votre réponse
Pourriez vous m'expliquer comment vous obtenez ces résultats?
Merci

Bonjour

1)

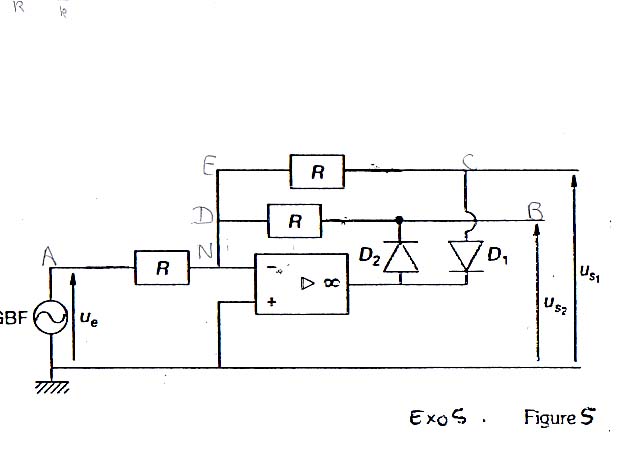

D2 bloquée : pas de courant dans la résistance du bas, donc pas de chute de potentiel à ses bornes : Us2 = V- or V- = V+ = 0 donc Us2 =0

D1 passante : loi des mailles
Ue = U(AE) + U(EC) + Us1
    = R i  + R i   + Us1

or U(AE) = R i = Ue (car V- = V+ = 0)

Ue = Ue + Ue + Us1
Us1 = -Ue


2)

la même chose mais en échangeant les branches...

Bonjour,
merci beaucoup pour votre réponse.
par contre,lorsque D2 est bloquée, il y a quelque chose qui ne me parait pas évident: c'est que le courant aux bornes de la résistance près de D est nul. Pour moi, c'était juste le courant aux bornes de D2 qui est nul, mais on aurait encore du courant entre D et B.
Un autre petite question: si D1 est bloquée: alors cela voudrait aussi dire que le courant dans la résistance près de E est nul? et donc Us1=Us2?
Pourriez vous m'éclairer?
Merci

Bonjour,

Vu le montage, on suppose que les tensions sont mesurées à l'aide d'un voltmètre idéal (pas de passage de courant dans l'appareil). Donc s'il n'y en a pas dans la diode non plus, il ne peut pas y en avoir dans la résistance associée

>> Un autre petite question: si D1 est bloquée: alors cela voudrait aussi dire que le courant dans la résistance près de E est nul? et donc Us1=Us2?

Non, puisque il y a par contre un courant dans la résistance de D2 donc une chute de potentiel à ses bornes...

D'accord, j'ai compris.
Merci beaucoup.
Par contre, comment on fait pour en déduire les caractéristiques de transfert Us1(Ue) et Us2(Ue). Je ne sais pas trop ce que c'est, on ne l'a pas encore vu.
merci
