voici le sujet qui me pose problème

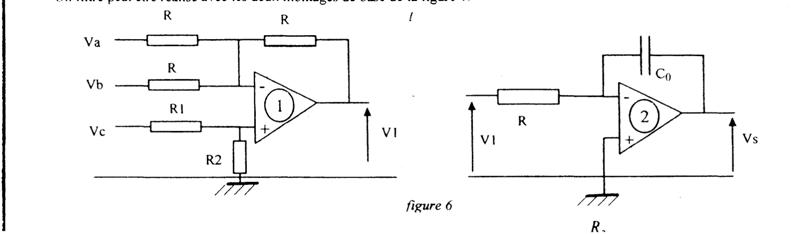

Un filtre peut être réalisé avec les deux montages de base de la figure 6

1)Pour le montage à gauche exprimer V1 en fonction de Va Vb Vc et du rapport
a=


2)Pour le montage à droite , exprimer la fonction de transfert complexe:
  en fonction de w0=

3) On associe les circuits précédents selon le schéma de la figure 7. calculer la fonction de transfert complexe en fonction de a et w0. Dire de quel filtre s'agit il?

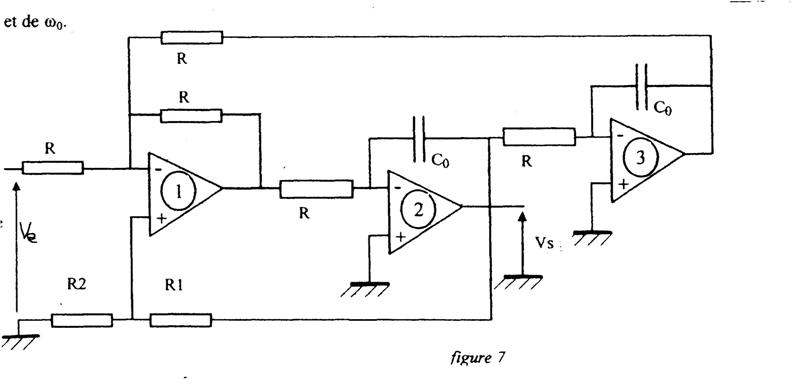

voila le montage 7

merci de votre aide

svp je n'arrive pas déjà la 1

Pour la 1.

Calcule en fonction de

Comme , déduis-en le courant circulant dans chacune des résistances R.

Déduis-en .

j'ai besoin du détail je n'arrive pas à faire apparaitre  a

svp

1)
V+ = Vc.R2/(R1+R2)
V1 = V+ - (Va-V+) - (Vb-V+)
V1 = 3.V+ - Va - Vb

V1 = 3.Vc.R2/(R1+R2) - Va - Vb
V1 = 3.a.Vc - Va - Vb
-----
2)
I dans R (de gauche à droite comme sens positif)
I = V1/R

Vs = - [j/(wCo)].I
Vs = - [j/(wCo)].V1/R
Vs/V1 = -j/(wRCo)
Vs/V1 = -j.wo/w
-----
3)
Vs = -(j.wo/w).V1
V1 = 3.a.Vc - Va - Vb

Vs = -(j.wo/w).( 3.a.Vc - Va - Vb)

Avec Vc = Vs, Va = Ve, Vb = -(j.wo/w).Vs

Vs = -(j.wo/w).( 3.a.Vs - Ve + (j.wo/w).Vs)

Vs(1 + j(3a.wo/w) - wo²/w²) = (j.wo/w).Ve

Vs/Ve = (j.wo/w)/(1 + j(3a.wo/w) - wo²/w²)

Vs/Ve = (j.wo/w)/(1 - wo²/w² + j(3a.wo/w))

|Vs/Ve| = (wo/w)/racine((1 - wo²/w²)² + (3a.wo/w)²)

C'est un filtre passe-bande.
-----
Vérifie, je n'ai rien relu.

Recopier sans comprendre est inutile.

Bonjour,

Excusez moi de revenir sur cet ancien topic mais comment trouvez vous:

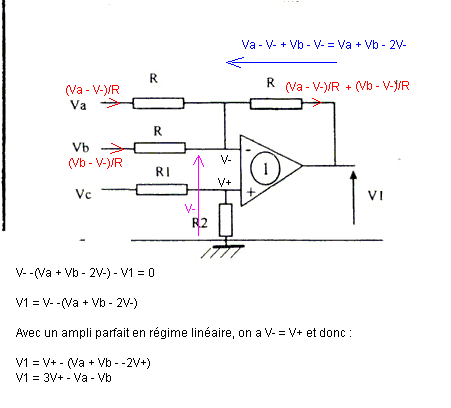

V1 = V+ - (Va-V+) - (Vb-V+) ?

Ok merci beaucoup.
