Bonjour, j'ai du mal à resoudre la fin de l'exercice . J'ai reussi la question 1 et 2 . Si quelqu'un pourrait m'aider pour la suite, merci beaucoup .
l'exercice:

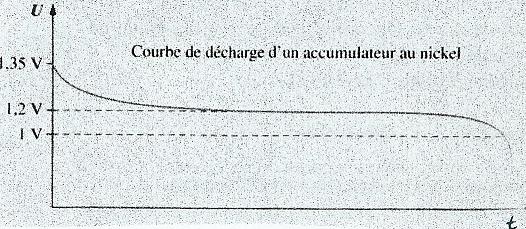

les appareils portables sont équipés de batteries de type nickel-metal-hydrure (NiMH) constituées de plusieurs éléments associés en série. La tension aux bornes de chacun d'entre eux évolue au cours du temps seln la courbe siuvante:

la courbe se trouve par ici :

questions:
1.cette courbe est-elle une caracteristique intensité-tension? Quel est son interet?
2. De combien d'elements est constituée une batterie NiMH de f.é.m. E=9,6V ?
3. Pour un même volume, une pile alcaline de type LR06 de fem=1,5V a une capacité de 2800mAh, tandis qu'un element d'accumulateur NiMH a une capacité de 1750mAh. La resistance interne de pile alcaline est r=0,50 Ω et celle de l'element d'accumulateur NiMH est 10 fois plus faible.
La quantité d'electricité Q débitée par un generateur est donnée par la relation Q=I.Δt ( Q en coulomb, I en ampere, Δt en secondes)
a.Quelles quantités d'electricité peuvent etre débitées par chacun de ces deux generateurs?
b. évaluer l'ordre de grandeur de leur durée de fonctionnement s'ils debitene un courant d'intensité I=300mA.
c. Dans ces conditions , quelle est la chute de tension pour chaque générateur?
d. Quels avantages présentent l'utilisation d'un accumulateur NiMH par rapport à une pile alcaline?

Merci .
