Visualisation d'une tension périodique à l'oscilloscope (4)
Bonjour, je suis très mauvaise en physique-chimie et donc je ne comprend rien à mes exercices (on vient de commencer ce chapitre donc je n'ai pratiquement rien comme réponses dans mon cours), et pour ne rien arranger, mon prof nous en a donné 7 ! Je les posterai dans plusieurs topics.
Merci de m'aider pour cet exercice :
Les oscillogrammes ci-dessous ont été obtenus sans changer les réglages de l'oscilloscope.
1) Quelle tension possède la valeur maximale la plus élevée ?
2) Quelle tension a la période la plus élevée ?
3) Quelle tension a la fréquence la plus élevée ?

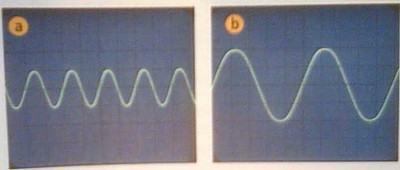

Voici les oscillogrammes :
Bonjour,
Pour ce nouvel exercice, il n'y a aucun calcul !
Il suffit d'avoir bien lu ton livre sur ce chapitre. Après avoir travaillé les exercices précédents tu dois connaître la signification des termes "valeur maximale de la tension", "période" et "fréquence"...
Que proposes-tu ?
Pour la 1 il te faut lire Umax dans les 2 dessins et les comparer.
Celui qui est le Umax le plus élevé est celui qui a la tension la plus élevé.
La période se mesure en regardant le balayage entre.deux pics ici cela se voit clairement sur le dessin,
Pour la 3, sachant que la fréquence est le nombre de vibration par unité de temps.
Donc celui qui a la plus petite période possède la plus grande fréquence.
Voilà.
