Fiche de physique - chimie
> >

Cours sur l'oscilloscope

Partager :
Mesure de tension et de durée
Prérequis
Dans ce chapitre nous ferons appel essentiellement à tes connaissances sur les proportionnalités, et sur l'utilisation des appareils de mesure.

Enjeu
Il faut être capable, à l'issu de ce chapitre, d'utiliser un oscilloscope, savoir mesurer une période et une tension maximale.

I. L'oscilloscope

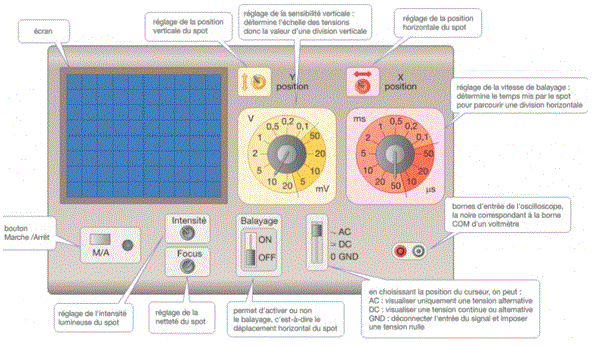

L'oscilloscope est un appareil utilisé pour visualiser et étudier une tension continue ou variable en fonction du temps. La courbe obtenue sur l'écran d'un oscilloscope est appelée un oscillogramme. L'axe vertical constitue l'axe des tensions et l'axe horizontal, celui du temps.
Cours sur l'oscilloscope : image 1

II. Mesure d'une tension

Sensibilité verticale


Cours sur l'oscilloscope : image 2

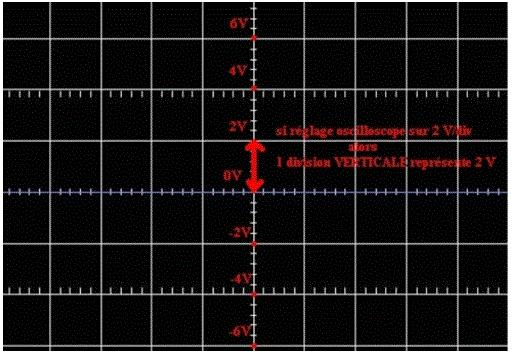

On peut choisir l'échelle pour l'axe des tensions, on l'appelle SENSIBILITE VERTICALE.
On la note Sv et elle s'exprime en Volt par division.

Exemple :
Sv = 2 \frac{V}{div}.


Cours sur l'oscilloscope : image 3

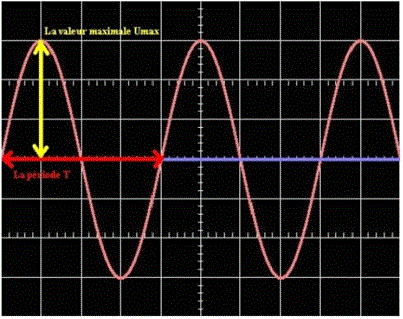

Mesure de Umax :

Pour connaître la valeur de la tension maximale, on mesure la DEVIATION VERTICALE Y par rapport au 0 de l'oscillogramme et on la multiplie par la sensibilité verticale.

Umax = Sv x Y

Cours sur l'oscilloscope : image 4


Dans l'exemple ci-dessus, si Sv = 2\frac{V}{div} \text{ et } Y = 3 div
alors :
U_{max} = Sv \times Y = 2 \times 3 = 6V


III. Mesure d'une période

Balayage ou sensibilité horizontal :


Cours sur l'oscilloscope : image 5


On peut choisir l'échelle pour l'axe des temps, on l'appelle Balayage.

On le note B et il s'exprime en seconde par division (\frac{s}{div} \text{ ou } \frac{ms}{div} \text{ ou } \frac{ \mu s}{div}).

Le balayage est le temps mis par le spot pour parcourir une division horizontale de l'écran.

Mesure de la période T :

Pour mesurer la période T, on détermine le nombre de divisions X correspondant à une période et on le multiplie par le balayage B.
T = X x B

Dans l'exemple précédent, si B = 10\frac{ms}{div}, on a X = 4 div

Alors : T = B \times X = 10 \times 4 = 40 ms = 0,04 s.

On peut alors en déduire la fréquence f de cette tension :

f = \frac{1}{T} = \frac{1}{0,04} = 25 Hz.
