Bonjour,

Q1) Correct

Q2) Un voltmètre, en mode alternatif, indiquera une valeur qu'on appelle valeur efficace.
Elle se calcule en faisant Ueff. = Umax / 2, tout simplement.

Q3) En mode continu, le voltmètre ne peut pas lire de valeur fixe (puisque c'est alternatif), il indique donc 0 V.

Q4) Sans l'oscillogramme, il m'est impossible de vous confirmer votre réponse.
Ceci dit, si un motif élémentaire s'étale bien sur 6 divisions, alors dans ce cas, vos calculs sont corrects.

Pourquoi trouvez-vous curieux de trouver une valeur décimale 'infinie' ou comme vous dites 'qui ne tombe pas juste' ('exacte' est le terme approprié dans ce cas) ?

N'oubliez pas que la physique est une science expérimentale (donc avec des mesures, des erreurs, des approximations, ...) proposant des modèles mathématiques pour expliquer la nature. Il est donc légitime de ne pas avoir des valeurs "exactes", cela ne doit pas vous perturber !

Comme je répète souvent à mes élèves (pour un peu caricaturer) : "Il n'y a qu'en cours de Maths que les résultats sont justes et collent aux formules (sous-entendu 'magouillées'). Exemple : Les points d'un graphique en maths sont toujours sur la droite alors qu'en réalité (et en physique), ce n'est pas vrai !".


En physique, on fait toujours des approximations, dites dans ce cas que votre fréquence est environ égale à 33,3 Hz ou alors, dites qu'elle vaut (100/3) Hz qui est une valeur exacte au sens mathématique.

bonjour et un grand merci pour votre aide.
Je voulais savoir pour la question 2
Ueff = Umax/racine carré de 2 = 6/racine de 2
je laisse comme ceLA le resultat ou je mets environ = 1,41 V
Encore merci pour votre aide et bonne journée

Sans fournir sur le site les oscillogrammes, il reste une grosse possibilité d'erreur.

3 DIV représentent-elles le signal crètes à crètes ou bien l'amplitude ?

J'ai un fort doute en voyant ta réponse 1.

J'ai bien l'impression que tu confonds Umax avec la tension crètes à crètes.

JP, je pense qu'il doit dire juste parce l'écran d'oscillo s'étend en hauteur sur 8 div. Ca tu le sais je pense.
Et la notion de tension crête à crête a disparu des programmes de collège. On n'enseigne que la valeur maximale, si jamais tu ne le savais pas.

re bonjour,
effectivement je me suis trompée dans mon calcul ,j'ai trouvé
Uff environ égal à 4,24 V
cela est il bon ?
Encore merci pour votre aide.

La tension crète à crète a peut-être disparu du programme ... Mais certainement pas la possibilité pour un élève de mesurer le signal peak to peak et de l'appeler erronément Umax.

Quand je vois écrit les 4 lignes :

sensibilité verticale : 3 DIV        (D'APRES LE DESSIN)
sensibilité horizontale : 6 DIV
on sait que: sensibilité verticale :2V/DIV
Balayage : 5ms/DIV

L'élève ne maîtrise visiblement pas certaines notions, notamment celle de la sensibilité.

Alors, même si la tension crète à crète a disparu du programme, rien n'empêche l'èlève de confondre Umax et Ucrête à crète.

Et certes, il y a 8 div en vertical sur la plupart des oscillos, mais rien ne dit qu'il n'y avait qu'un seul signal sur l'écran sans l'avoir sous les yeux.

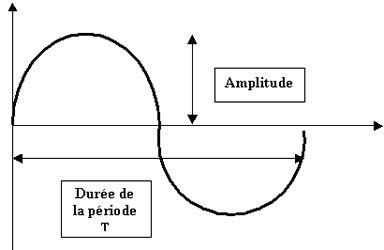

je me suis sans doute mal exprimée pour mon dessin
pour calculer Umax, j'ai 3 DIV sur mon dessin
pour calculer T , j'ai 6 DIV sur mon dessin
cela vous parait - il plus clair

Ne t'inquiète pas... JP et moi, on se comprend très bien.

Tant que tu mesures bien les caractéristiques comme ceci, c'est tout ce qu'on veut savoir !


Edit Coll : image placée sur le serveur de l' conformément à la procédure. Merci d'appliquer cette procédure la prochaine fois !

re bonjour,
un grand merci, c'est bien comme cela que j'avais calculé.
mon calcul est il bon pour Ueff environ égale à 4,24 V ?
Bonne après midi

Oui, cette valeur est correcte.
