Théorème de Thevenin

Posté par
Physical111
22-11-22 à 21:22

Bonsoir à tous
J'ai trouvé un peu des difficulté dans cette exercice merci beaucoup d'avance

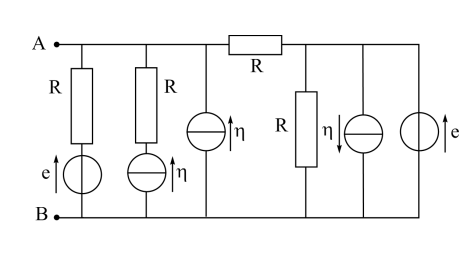

Donner le générateur de Thevenin équivalent au circuit
ci-contre entre A et B.
Théorème de Thevenin

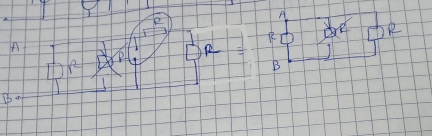

•pour Rth
On court circuit les sources de tension par un fil électrique et les sources de tension par un circuit ouvert
Donc on a :
Théorème de Thevenin
Donc Rth=R//R=R/2

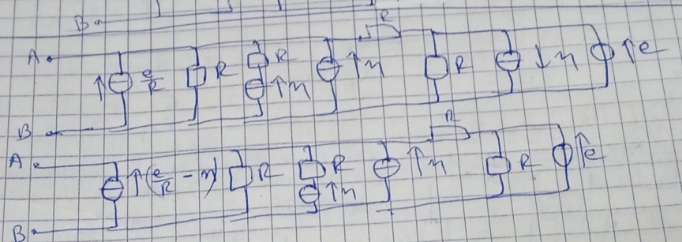

Pour Eth là où j'ai trouvé des difficultés voilà ce que j'ai essayé de faire
Théorème de Thevenin
Une indication s'il vous plaît merci beaucoup d'avance

Posté par
vanoise
re : Théorème de Thevenin 22-11-22 à 21:36

Bonsoir
Pour Eth, tu peux commencer par simplifier le circuit. La présence d'une résistance en série avec un générateur idéal de courant ne modifie pas le comportement du circuit vis à vis d'un quelconque dipôle branché ensuite entre A et B. On peut donc la remplacer par un fil. De même une résistance en parallèle avec un générateur idéal de tension peut être supprimée.

Posté par
vanoise
re : Théorème de Thevenin 22-11-22 à 22:17

Petit oubli dans mon message précédent : tu peux aussi te poser la question de la suppression du générateur idéal de courant de droite...

Posté par
Physical111
re : Théorème de Thevenin 23-11-22 à 09:42

Bonjour
Merci beaucoup de m'avoir répondu !

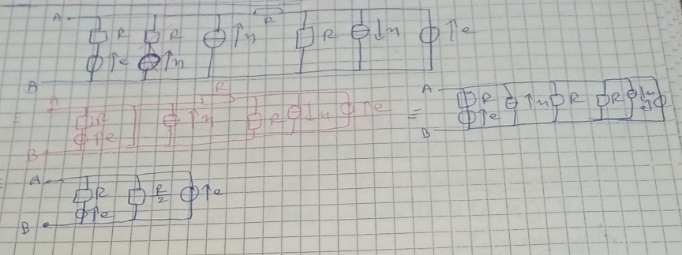

Alors j'ai fait ça
Théorème de Thevenin
Merci beaucoup

Posté par
vanoise
re : Théorème de Thevenin 23-11-22 à 11:22

Tu n'as pas bien compris mon message précédent : dans ton schéma la résistance R/2être enlevée sans modifier le comportement du montage vu des bornes A et B.
J'ai déjà eu l'occasion de traiter cet exercice. Tu peut étudier le sujet suivant puis poser des questions complémentaires si tu le juges utile.
Modélisation de Thévenin

Posté par
Physical111
re : Théorème de Thevenin 23-11-22 à 13:46

Merci beaucoup pour ce complément intéressant j'ai bien compris
