tension alternative ou périodique
bonjour
voilà j'ai un petit exercice mais j'ai beaucoup de mal à comprendre
Une tension délivrée par un générateur est mesurée par 3 groupes d'élèves
1. Le premier groupe relève la tension avec un vomètre toutes les 12 s et note la valeur : 4.21 V dans tous les cas. Quelle conclusion pourrait proposer le groupe sur la nature de la tension ?

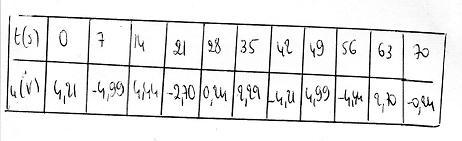

2. Le deuxième groupe enregistre la tension toutes les 7 s et obtient le relevé suivant :
voir tableau SVP
Tracer la représentation graphique de cette tension. Cette tension est elle alternative ? périodique ? justifier

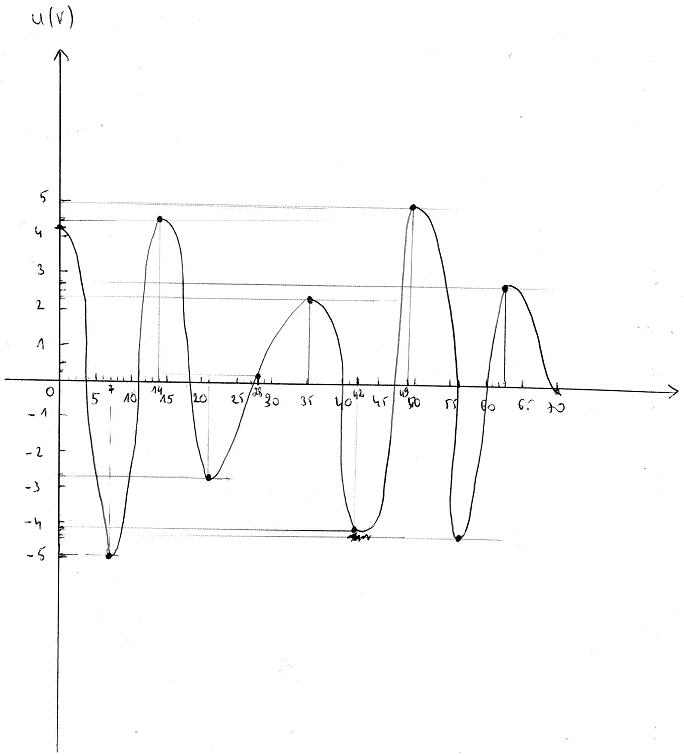

je vous mets la courbe que j'ai tracé
je vous mettrais la question 3 après
merci beaucoup pour votre aide
suite de l'exercice

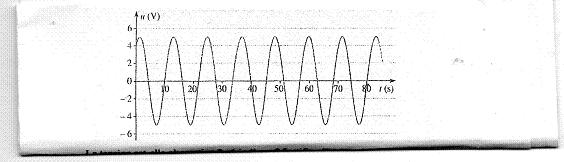

3. Toujours pour la même tansion le troisième groupe procède à un enregistrement assisté par ordinateur et obtient la figure suivante (cf courbe)
la tension est elle alternative ? Périodique ?
dans ce dernier cas, évaluer la période
4. Au vu de ces 3résultats quelle précaution doit on prendre pour se prononcer sur la nature d'une tension lorsqu'on effectue une représentation graphique ?
Merci
pour la question 1
le groupe pourait proposer comme conclusion sur la nature de la tension qu'elle est périodique
je ne sais pas du tout si c'est cela j'ai beaucoup de mal
est ce quelqu'un pourrait m'aider ?
pour la question 2
j'aurais dit une tension alternative car elle varie entre des valeurs positives et négatives
1. On peut conclure de ces mesures que la tension est :
- soit continue, avec une valeur de 4,21 V;
- soit alternative et périodique, avec une période de 12 s ou sous-multiple de 12 s, par exemple 6 ou 4 s.
2. Ici, la tension est nettement alternative, mais on ne saurait assurer quelle est périodique.
3. On voit maintenant que la tension est alternative et périodique.
La période peut être évaluée en notant le temps correspndant à une période, et de préférence à plusieurs périodes pour une meilleure précision.
4. La précaution qui pourrait être recommandée serait d'effectuer des prises de tension à des intervalles de temps variés et aussi courts que possible.
Mais la meilleure solution est d'appliquer la tension inconnue à un oscilloscope ou à un système équivalent, qui donnera aussitôt la forme réelle de la tension et ses caractéristiques.
