tension alternative
bonjour,
j'ai bien du mal avec cet exo. J'espère que vous pourrez m'aider.
Un générateur délivre une tension alternative sinusoidale de valeur efficace 3V et de fréquence 1000 Hz.
Il est connectyé à un oscilloscope dont la sensibilité verticale est de 2V/DIV et le balayage de 0,1 ms/DIV.
1) calculer la periode T de cette tension
j'ai mis:
on sait que T = 1/F donc T = 1/1000 = 0,001 s = 1 s
est ce bon car je ne suis pas du tout sur de ma reponse
2)calculer la tension maximale Umax de cette tension
j'ai mis :
2 X 3 = 6 V EST CE BON ?
3) representer l'oscillogramme obtenu
je n'y arrive pas
merci d'avance à vous pour votre aide, me dire si les 2 premieres questions sont bonnes et m'aider pour la 3ème question.
bonne journée
Bonsoir,
Question 1
Petite erreur à ce niveau :
0,001 s = 1 ms
Question 2 :
Non. La valeur efficace est reliée à la valeur maximale par la formule : Umax = Ueff.
2
Donc Umax = 32 = 31,41 = 4,2 V

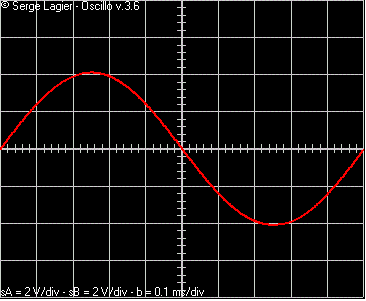

Maintenant, dessinez une grille représentant l'écran d'oscillo (10 carreaux horizontalement et 8 carreaux verticalement).
Comme le balayage est de 0,1ms et qu'un motif élémentaire dure 1ms, et que l'écran fait 10 carreaux, alors sur l'écran, vous verrez une seule période.
Pour la sensibilité verticale est de 2V/div, alors la valeur maximale se trouve à 2,1 div de hauteur.
(sauf erreur de ma part...)
bonsoir ,
tout dabord un grand merci.
je ne comprend pas tres bien pourquoi au 2) 3 X racine carré de 2 = 3 racine carré de 1,41 ?
et pour le dessin je ne comprend pas . si vous pouviez m'expliquer un peu plus ce serai sympa
3 x 1,41 = 4,2V
