Retrouver la fréquence d'un secteur.
Bonjour à tous, donc en faite je suis bloquer pour la question numéro 2 de mon exercice j'ai une petite idée de comment procéder mais je ne sais pas si j'ai bon donc voici l'énoncé :
a) Quelle est la fréquence de la tension du secteur en France?
J'ai répondue que ceci était 50 HZ ( hertz)
Après c'est cette question.
b) Comment vérifier que la courbe tracée sur l'écran a la même fréquence que la tension du secteur?

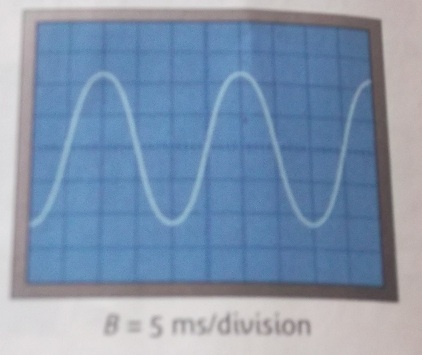

Donc j'ai une image d'un oscillogramme, et j'ai cette info : B= 5MS/ division.
Donc faut que je calcule avant la période T pour ennsuite faire la fréquence, non? besoins d'aide merci !
Je dois le mettre en lien, le ficher est trop volumineux
voici : ** lien vers l’image effacé **
Edit Coll : tu peux placer les images sur le serveur de l'
en respectant la FAQ
Merci à lolo60
!
Faut que je fasse un calcul, avec une formule, donc alors :
B= 5ms/DIV = 0.005s/DIV
et x Motif = 5 ?
donc T= 5x0.005= 0.025 s
Donc la période qui se note T( en secondes ) fait 0.025s héhé non?
non,
il y a quatre divisions sur une période soit T = 4*5ms = 20ms = 0.02s
d'ou F = 1/T = 1/0.02 = 50Hz
Ah d'accord, donc j'écris tout cela? donc je dis qu'il faut calculer lapériode et après on peut avoir la fréquence non?
oui, on obtient la fréquence à partir de la période
Soit T, la période (en secondes, s)
Soit F, la fréquence (en Hertz, Hz)
La relation liant la fréquence à la période est:
Ok, mais du coup, je dis quoi pour la question comment vérifier?
Pour avoir la fréquence, il faut tout d'abord déterminer la période de ton signal.

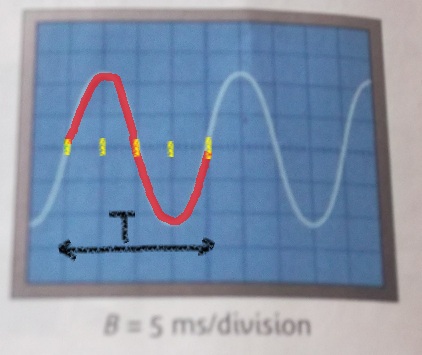

En s'aide de de l'image de l'oscillogramme, on voit qu'il y a 4 divisions séparant deux signaux.
La période du signal est donc T = 4*5ms = 20ms = 0.02s
d'ou F = 1/T = 1/0.02 = 50Hz
