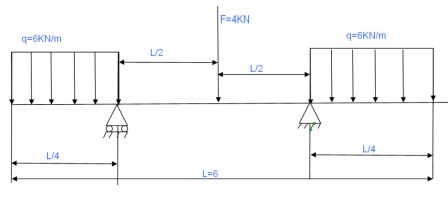

Salut a tous j'aimerais savoir comment peut-on trouver les expressions des efforts internes de cette structure:
Pour simplifier un peu on trouve : RAy=RBy= 11KN d'après le P.F.S
mon problème concerne les expressions des efforts internes du moment MF .
Merci a tous et bonne journée
Ce que je ferais : je découpe cette section en 4 parties, (1) à gauche de A, (2) à droite de B, (3) entre la force F et le point A, (4) entre la force et le point B.
Torseur de cohésion dans le premier et le second tronçon pas trop complexe à définir en isolant une partie à gauche pour (1) et à droite pour (2) ce qui fait "disparaître" les autres forces.
Ensuite pour les tronçons du milieu tu peux considérer que à droite et à gauche de A et B c'est une unique force q*L/4 située en L/8.
Salut,
Voici un topic dans lequel j'avais expliqué les notions de base en Rdm sur des exemples simples :
Résistance Des Matériaux ; ingénieur
Je pense que cela aidera kimo_nes fortement et que cela évitera à guipag de faire bcp de Latex pour les formules.
